-   -   Peugeot 207 S2000 - Kris Meeke - Ypres Westhoek Rally 2010 - Belkits - 1/24 (http://www.depaddock.eu/forum/showthread.php?t=20402)

Loixrallyfan 15-05-2011 22:48

Quote:

Originally Posted by Nismo (Post 268211)
Maar ik zit met een vraag;
De plaat waarop de pedalen staan lijkt wel op een houten plank en dat gaatje valt ook op. Welk materiaal moet dat voorstellen en wordt er nog iets op gemonteerd?

Ma ja, dat ziet ge toch, da's de snijplank van de vrouw die ik uit haar keuken heb gepikt.:p:p:+:saythat:

Enfin, serieus nu, ik vind de kleur niet zo geslaagd en ga daar zeker nog wat aan doen. Denk eraan om het ding met carbon en een gripmatje te gaan bekleden.
En dat gat, daar komt nog een steunpedaal.

Loixrallyfan 15-05-2011 23:04

Quote:

Originally Posted by Sennake (Post 268186)
Niets dan lof over deze superdetaillering ;) Ik heb maar één enigszins 'negatieve' opmerking: zo ga je wel heel rap door je voorraad mishmash heen zitten natuurlijk ;)

Ik bouw maar één à twee gedetailleerde modellekes per jaar, dus dat komt net goed. :)

eyckles 16-05-2011 00:20

Dit blijft er gewoon fantastisch uit zien. Nu heb wel eens een vraag. Ik zie dat de console op een stukje sprue of plastiek zit, maar hoe heb dit er aan bevestigd?

Lesley

Doc 16-05-2011 06:09

Interieur ziet er weer prima uit, maar ik ben ook niet anders van je gewend. :worship:

Loixrallyfan 16-05-2011 11:44

Quote:

Originally Posted by eyckles (Post 268228)
Dit blijft er gewoon fantastisch uit zien. Nu heb wel eens een vraag. Ik zie dat de console op een stukje sprue of plastiek zit, maar hoe heb dit er aan bevestigd?

Lesley

Ik vermoed dat je dit bedoelt???
http://forum.depaddock.eu/attachment...1&d=1305455531

Doe ik altijd om er makkelijk mee te werken. Gewoon een stukje sprue mooi recht afsnijden, een klein drupje secondelijm en dan even vasthouden en klaar. Zo hoef je het onderdeel niet vast te houden om eraan te werken. Eens het onderdeel klaar, gewoon even de sprue naar links en naar rechts buigen tot het afknapt.
Let wel, geen modelbouwlijm gebruiken hier, enkel secondelijm. Modelbouwlijm zal een versmelting van bijden veroorzaken, waardoor ge ze niet makkelijk van elkaar kunt scheiden.

gert mertens 18-05-2011 22:35

Guido,

T'ja wat dient een mens hierop te zeggen...
Doe gewoon verder zoals ge bezig zijt !

Grtz,
G

Loixrallyfan 18-05-2011 22:42

4 Attachment(s)
Merci mannekes. En alweer een update.
Montage reservewiel.
Normaal gezien moet dit op zijne kop in de wagen komen, maar omdat de achterkant slecht afgewerkt is, heb ik het omgedraaid en alle gaten uitgeboord.
Ik heb geprobeerd de gespen ook te monteren zoals het zou moeten.
Daarvoor heb ik in de bijgeleverde riemspanner 2 schroefjes gemonteerd om de riemen op een zo juist mogelijke manier te kunnen monteren.
De riemen werden aan de bodem bevestigd met gordelclipsen die ook dienen voor op de bodem. Volgende foto schept duidelijkheid en de rode pijltjes duiden op de schroefjes.
http://forum.depaddock.eu/attachment...1&d=1305751076
Dan werd het wiel vastgezet, voorzien van de nodige decals en ook een ventieltje. Daarop werden de riemen aangetrokken en vastgezet en klaar.
http://forum.depaddock.eu/attachment...1&d=1305751076
Dan werd er nog een krik gescratched met een alu-buisje en wat mish-mash en bevestigd op de bodem alsook het eerste stuk van de kooi.
http://forum.depaddock.eu/attachment...1&d=1305751076
http://forum.depaddock.eu/attachment...1&d=1305751076

Sennake 19-05-2011 06:42

Quote:

Originally Posted by Loixrallyfan (Post 268312)
Volgende foto schept duidelijkheid en de rode pijltjes duiden op de schroefjes.
http://forum.depaddock.eu/attachment...1&d=1305751076

Ik geef het op. Na 4 uur zoeken moet ik toegeven dat ik de rode pijltjes niet kan vinden. Je hebt ze te goed verstopt. De blauwe daarentegen heb ik dan weer wel gevonden ;) :+

Loixrallyfan 19-05-2011 12:45

Quote:

Originally Posted by Sennake (Post 268316)
Ik geef het op. Na 4 uur zoeken moet ik toegeven dat ik de rode pijltjes niet kan vinden. Je hebt ze te goed verstopt. De blauwe daarentegen heb ik dan weer wel gevonden ;) :+

:o:o Miljaar, die zijn inderdaad blauw.:p:+:crazy:

Goe bezig.:p:p

Doc 19-05-2011 18:33

:D:D:D:D:worship::worship:

antoine 19-05-2011 19:18

pfff er komen steeds meer mooie details bij :o Hopelijk zijn de details nadat de bouw gereed is nog steeds waarneembaar. Erg mooi projectje! Zitten deze details allemaal bij het kitje of heb je zelf veel gemaakt?

Nismo 19-05-2011 21:23

Quote:

Originally Posted by Loixrallyfan (Post 268317)
:o:o Miljaar, die zijn inderdaad blauw.:p:+:crazy:

Goe bezig.:p:p

Tegen wie zegt ge het.:p:crazy:

eyckles 20-05-2011 00:15

Quote:

Originally Posted by Loixrallyfan (Post 268238)
Ik vermoed dat je dit bedoelt???
http://forum.depaddock.eu/attachment...1&d=1305455531

Doe ik altijd om er makkelijk mee te werken. Gewoon een stukje sprue mooi recht afsnijden, een klein drupje secondelijm en dan even vasthouden en klaar. Zo hoef je het onderdeel niet vast te houden om eraan te werken. Eens het onderdeel klaar, gewoon even de sprue naar links en naar rechts buigen tot het afknapt.
Let wel, geen modelbouwlijm gebruiken hier, enkel secondelijm. Modelbouwlijm zal een versmelting van bijden veroorzaken, waardoor ge ze niet makkelijk van elkaar kunt scheiden.


Ja dat was wat ik bedoelde. Bedankt voor de uitleg. Ziet er schitterend uit.

Lesley

306xtreme 20-05-2011 13:47

man man deze built kan gewoon niet anders dat die bekers wint:champagne:

Loeten 20-05-2011 17:21

Knap hoor !! Ik blijf volgen...

Loixrallyfan 23-05-2011 19:20

Quote:

Originally Posted by Loeten (Post 268356)
Knap hoor !! Ik blijf volgen...

Thanks.
:D Ik ga dringend eens verder moeten posten hieraan. Ik loop eigenlijk serieus achter met de updates. Want hij is al klaar en heeft zelfs al een beurske maagemaakt.
Straks eens mijn foto's sorteren en dan komt het vervolg.;)

Loixrallyfan 23-05-2011 22:04

Quote:

Originally Posted by antoine (Post 268330)
pfff er komen steeds meer mooie details bij :o Hopelijk zijn de details nadat de bouw gereed is nog steeds waarneembaar. Erg mooi projectje! Zitten deze details allemaal bij het kitje of heb je zelf veel gemaakt?


Hey Antoine,
Ge gaat op ontdekking moeten door de vensters om nog één en ander te zien hiervan. En dat is altijd een beetje spijtig. Maar zonder deze details vind ik het dan weer wat te kaal ogen vanbinnenin. Het is altijd leuk om vanalles te ontdekken als ge een kijkje van door de ramen naar binnen neemt.
De meeste details zijn mish-mash. Dat is een zakje heel kleine schroefjes, buisjes, pinnetjes en allerhande dat ik elk jaar meebreng of laat meebrengen vanop een beurs in Dortmunt. Heel fijn spul om mee te werken.

Loixrallyfan 23-05-2011 22:20

5 Attachment(s)
En dan het vervolg op deze wagen.
Ten eerste het dashboard.
Het eerste wat ik heb gedaan is de stuurstang samenlijmen die uit drie onderdelen bestaat. Hieraan werden wat knopjes toegevoegd, op de foto aangeduid met een rood pijltje.
http://forum.depaddock.eu/attachment...1&d=1306181525
Ja ja, deze keer is het echt rood, het pijltje. :+
In het rechthoekige buisje onderaan waren gaatjes geprint en ik heb die door en door geboord, zoals het hoort.
http://forum.depaddock.eu/attachment...1&d=1306181525
Dan werd de nis erbij gehaald. Daarbovenop moet een displaytje komen. Dit had ik gezien in de thread van Luis Pacheco. Hij poste daar deze foto:
http://img1.imagehousing.com/52/bbd8...58bc7dc110.jpg
Heb dit een beetje proberen na te maken met een stukje PE en mish-mash voor het knopje.
http://forum.depaddock.eu/attachment...1&d=1306181525
http://forum.depaddock.eu/attachment...1&d=1306181525
Dit alles werd dan gemonteerd op het dashboard dat werd gespoten met Tenco. Daaraan werd er nog een stuur toegevoegd. Dat komt van een oude Toyota Corolla omdat het stuur uit de kit totaal detailloos is. Dan nog de pook monteren en klaar.
http://forum.depaddock.eu/attachment...1&d=1306181525
Hieraan heb ik achteraf nog een rode knop toegevoegd tussen de middenste radiatorroosters voor de dubbele knipperlichten, maar daarvan geen foto. Is wel goed te zien op de eindfoto's.

Loixrallyfan 23-05-2011 22:33

3 Attachment(s)
Dan de stoelen. Hieover weinig te zeggen.
Gewoon het gebruikelijke recept gevolgd. Spuiten in Tenco, drybrush, Carbon op de rug en decals aangebracht. Dan gordels en PE in elkaar knutselen en de stoelen monteren.
http://forum.depaddock.eu/attachment...1&d=1306182259
Dan moest de rolkooi gemonteerd worden, samen met he dashboard. Hier valt op dat de kooi erg dun is. Lijkt me wel juist te zijn op schaal, maar ik zie toch liever een iets dikkere kooi, zoals in de wagens van Tamiya. Die springt er meer uit en laat toe om er wat detail en kabels aan toe te voegen. Dat heb ik hier dan ook bewust niet gedaan omdat ze hier dan te dik zouden uitvallen.
http://forum.depaddock.eu/attachment...1&d=1306182259
http://forum.depaddock.eu/attachment...1&d=1306182259
Wie goed gekeken heeft, ziet dan dat rode knooje op het dash en ook dat er 2 gedraaide kabels van de middentunnel naar de stoelen zijn toegevoegd.
En dan nog de zijpanelen gemonteerd, voorzien van weinig profilering, maar heb er wel wat cabon aan toegevoegd. Hiervan helaas geen foto.:o

306xtreme 23-05-2011 22:49

alweer super gedaan

Loixrallyfan 23-05-2011 23:04

5 Attachment(s)
Dan terug naar de body.

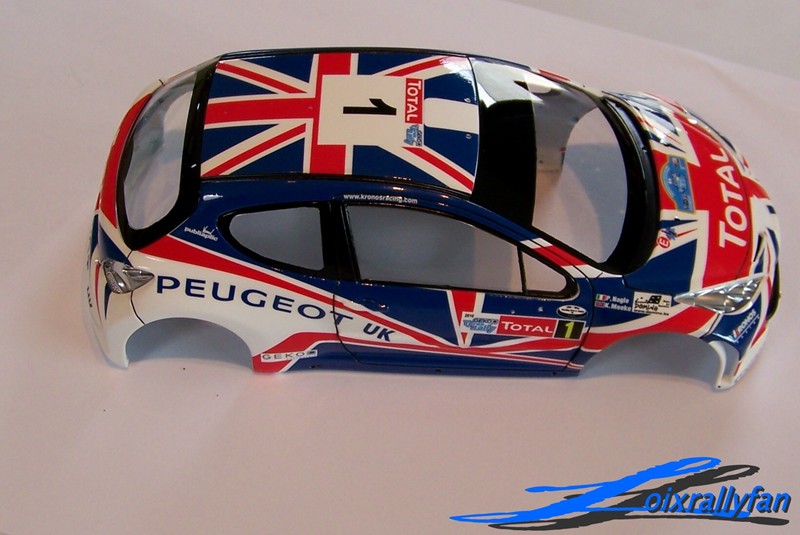

Deze kreeg zijn laagjes vernis en kreeg zijn koetswerknaden. Ook werd het raam, dat erin geklikt kan worden zonder lijmen, gemonteerd. Dat werd voorzien van zijn zwarte kaders, maar dat is niet simpel. Er zitten geen templates bij de kit om het ding af te plakken en dus wordt het een beetje zelf knoeien met gewone afplaktape. Het is nog vrij goed gelukt, maar geeft zeker niet het strakke resultaat zoals bij ondermeer een Tamiya.
Enn tweede moeilijkheid is dat de raamrubbers niet op de body, maar op het raam geprofileerd staan. Dus moet ook langs buiten geverfd worden. Hetzelfde verhaal. Zo goed en zo kwaad mogelijk afplakken en verven. Ook hier vrij tevreden over het resultaat.
http://forum.depaddock.eu/attachment...1&d=1306183814
Het volgende is het inzetstuk met grille in de voorbumper. Dat werd zwart gespoten en voorzien van enkele decals.
http://forum.depaddock.eu/attachment...1&d=1306183814
Voor in het gat is een PE grilletje voorzien, maar erachter zit er helemaal niets en krijg je een gapend gat met nogal wat doorkijk. Dit was onze vriend Tim opgevallen. Ik heb dat dus aagepast.
Eerst een geschikt onderdeel uitzoeken dat voor radiator kan doorgaan.
http://forum.depaddock.eu/attachment...1&d=1306183814
Hiervan werd het onderste grille behouden, een beetje bijgezaagd tot een goede vorm. Aluminium gespoten en verweerd.
http://forum.depaddock.eu/attachment...1&d=1306183814
En dit werd dan gemonteerd achter de grille en het gat is nu mooi opgevuld en oogt realistisch.
http://forum.depaddock.eu/attachment...1&d=1306183814

Loixrallyfan 23-05-2011 23:21

4 Attachment(s)

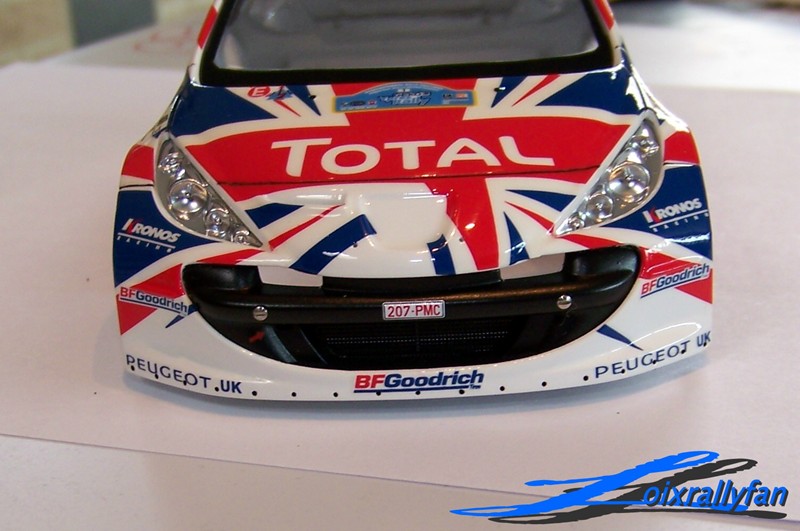

Het inzetstuk werd dan in de bumper gemonteerd. Dit verloopt niet echt gemakkelijk en het schuift nogal rap van zijn plaats weg. Hieraan hadden zeker ook ergens bevestigingspunten mogen voorzien zijn om te monteren.
Ik heb het gepunt met secondelijm op een paar plaatsen en eens op zijn plaats, volledig omzoomt met CristalClear lijm lags de binnenkant om zeker te zijn dat het ding er niemeer uitvalt.
Ook de schroefjes in het front werden nog toegevoegd.
http://forum.depaddock.eu/attachment...1&d=1306184855
Hier is ook het binnenwerk van de lichten te zien. De montage heeft geen uitleg nodig. Simpel en efficient dus.
Wel interessant om weten is dat ik het ding in chroom heb gezet met een nieuw chroomeffect spuitbus van Motip. Gewoon 2 dunne laagjes aanbrengen rechtstreeks op het plastiek en klaar.
Let wel, ook hier het gekende probleem, je mag er niet over wrijven of het is weg. En vernissen is ook geen optie, want dan verdwijnt het effect.
Ideaal dus voor dit soort onderdelen die toch afgeschermd worden, maar dan weer niet geschikt om op de body te spuiten.

Dan werd er nog wat opvulwerk verricht op de bodemplaat. Om te voorkomen dat er dwars door de gaten in de bumper kan gekeken worden, heb ik enkele stukjes plasticcard aangebracht en zwart geschilderd. Volgende foto's scheppen duidelijkheid.
http://forum.depaddock.eu/attachment...1&d=1306184855
http://forum.depaddock.eu/attachment...1&d=1306184855
http://forum.depaddock.eu/attachment...1&d=1306184855
Hier zie je nietsmeer van bij de fusie met de body en het voorkomt dat je dwars door de uitsparingen in de bumper kan kijken.

Loixrallyfan 23-05-2011 23:34

5 Attachment(s)
En dan is het tijd voor die fusie. De body werd samengevoegd met het onderstel en interieur en de details werden afgewerkt. Zoals daar zijn:
De lichtglaasjes, het grilletje met logo in de motorkap, de PE-sluitingen en ruitenwissers en het grilletje in het gat links op de foto. Eigen toevoeging zijn de pinnen voor de lichtbak rond het logo.
http://forum.depaddock.eu/attachment...1&d=1306185829
De antennes, dakhapper en het achterklepje met veugel.
http://forum.depaddock.eu/attachment...1&d=1306185829
De spiegels en pinkers. Deze hadden wel glaasje mogen zijn voor een mooier resultaat. De spiegels werden voorzien van een chromen sticker om de glazen te simuleren. Dit wordt duidelijk op de eindfoto's.
http://forum.depaddock.eu/attachment...1&d=1306185829
PE-sluitingen, lichtglazen en logo achteraan.
http://forum.depaddock.eu/attachment...1&d=1306185829
En tenslotte een sleepoog en het centrale stoplicht onder de vleugel. Is gewoon geschilderd.
http://forum.depaddock.eu/attachment...1&d=1306185829
En dan is hij helemaal klaar.:):)

Loixrallyfan 24-05-2011 00:06

1 Attachment(s)
Hier een voorsmaakske:
http://forum.depaddock.eu/attachment...1&d=1306186588

Besluit.

Belkits heeft hier volgens mij een prachtige eerste kit op de wereld gezet die zich heel gemakkelijk laat bouwen. Ideaal voor jong en oud, al twijfel ik aan de bijgeleverde livery, die toch wat ervaring vereist om te plaatsen. Er zijn wel in de aftermarket ekele leuke en vrij simpele liveries te krijgen om dat euvel te overwinnen.
De body is zeer clean en heeft weinig opschuurwerk nodig met een minimum aan koetswerknaden.
Het interieur is goed gevuld, en vormt ook zonder al de extra's die ik heb geplaatst zeker een mooi geheel. Enige minpunten zijn de dikte van de kooi en het wel heel banaal ogende stuur. Een beetje meer detail is hier toch aangewezen, daar het ding toch goed zichtbaar is van buitenuit.
Het onderstel laat zich ook heel eenvoudig en efficient samenbouwen. Minpuntje hier is de vaste rechtuitstand van de voorwielen. Dat heb ik dan ook aangepast. Ook de veerpoten vertonen geen veringen.
Ook heb ik de wielen breder gezet en daar kunnen ze misschien ook eens naar kijken bij een volgend model. Het oogt robuuster en komt toch nog steeds realistisch over.

Ik heb mij alleszins enorm geamuseerd aan deze kit en het was een waar plezier om mee te werken. Heb het ding overgoten met mijn eigen zotte sausje en ben ook vrij content van het resultaat.

Foto's vind je in mijn galerij:
http://forum.depaddock.eu/showthread...d=1#post268422

306xtreme 24-05-2011 16:40

alles in een woord samengevat:D

dezeiszozaligafgewerkteneenvette207

NetForce84 24-05-2011 18:36

inderdaad een PRACHTIGE afwerking, tot in de kleinste details:worship:
