En dan wordt de bodem, maagdelijk wit gespoten, erbijgehaald om alles te monteren. Eerst werden de bijgeplaatste wielkappen zwart geverfd en wat verweerd met een bruine drybrush. Dan werd alles gemonteerd en dat ging eigenlijk vrij goed. Enkel de uitlaat moet wat schuin gewrongen worden, anders zit die in de weg van de achteras.
Een totaalbeeld:
http://forum.depaddock.eu/attachment...1&d=1313953323
De achterophanging:
http://forum.depaddock.eu/attachment...1&d=1313953323
De voorophanging:
http://forum.depaddock.eu/attachment...1&d=1313953323
En dan een zicht op die 3 schroefjes in de remklauwen, maar ge moet wel goed kijken hé:p
http://forum.depaddock.eu/attachment...1&d=1313953323
Ten slotte de wielen. Wit gespoten en schroeven geschilderd, lichtjes geweatherd en de banden voorzien van decals en een drybrush van donkergrijs.
http://forum.depaddock.eu/attachment...1&d=1313953323
Links zie je zonder drybrush, rechts met.

In het centrum van de wielen werden dan nog de nodige emblemen toegevoegd en ook elk wiel werd voorzien van een ventiel, gemaakt van een stukje zwarte sprue. En dan werden ze toegevoegd aan de bodem.
LET OP
Het is aangeraden om de pennen achterin de wielen 2mm in te korten en de kopjes wat af te ronden om ze ver genoeg te kunnen indraaien.

Dan het moment hé, de fusie met de body. Deze werd ook al wit gespoten en is klaar voor zijn decals.
En de fusie zit goed, meer dan goed zelfs. Ik vind persoonlijk dat hij echt lekker op zijn pootjes staat. Goede rijhoogte en een lekker breed spoor dat de agressieve look van deze wagen nog extra benadrukt.
Oordeel zelf:
http://forum.depaddock.eu/attachment...1&d=1313954152
http://forum.depaddock.eu/attachment...1&d=1313954152
http://forum.depaddock.eu/attachment...1&d=1313954152
http://forum.depaddock.eu/attachment...1&d=1313954152
http://forum.depaddock.eu/attachment...1&d=1313954152
:):):)

En nu kan ik van de week beginnen te decallen. Het resultaat hiervan zal het verdere loop bepalen. Als dit goed lukt, gaat ook het interieur nog veel aandacht krijgen, met een hoop updates te gaan nog.

Tot de volgende

Gts, Guido:)

Ik vind dat je al heel veel tijd stopt in deze WIP om van alles mooi uit te leggen. Zodat wij met zijn allen kunnen :drewl:
Maar zou je dit ook eens kunnen doen voor zo'n ventieltje? :o
Misschien kan ik dat dan eens uitproberen op mijn modellen, om ze zo een super klein beetje naar een hoger niveau te brengen.

Succes met het decallen! Dan zijn wij verzekerd van een extra lange uiteenzetting van de wagen.:D

Is niet zo moeilijk, gewoon een zwarte sprue ( Tamiyaraam waar onderdelen aan vastzitten) even warm maken met een aansteker en dan uitrekken tot de gewenste dikte. Dan stukjes afknippen van zo een 3 mm en met een beetje secondelijm aanbrengen.
En voor de echte puristen bestaan er zelfs echte ventieltjes op schaal. Vraag even aan Doc, hij heeft zo een stel aangeschaft voor zijne Metro. Mooi spul, trouwens.

En dan verder met de Focus. Deze update, de decals, of hoe het mis ging, althans.:o
Ik ben op zoek gegaan naar de decal die mij het meeste zorgen baarde. Het ging om de omgeving aangegeven in de rode ovaal.
http://forum.depaddock.eu/attachment...1&d=1314478091
En terecht, de decal daar is echt niet neer te krijgen en werd dus opgesplitst om enig spuitwerk te verrichten.
Heb geen foto op de body, maar dit spreekt boekdelen:
http://forum.depaddock.eu/attachment...1&d=1314478873
Het groene deel en zowel als de lijn onderaan die een reclamesjabloon bevat werden gescheiden van de decal.
http://forum.depaddock.eu/attachment...1&d=1312311718
Dan werd op de wagen de hele handel afgeplakt:
http://forum.depaddock.eu/attachment...1&d=1314478091
En werd de wagen op een plankje zo bevestigd, dat er geen lak door de wagen naar binnen dringt en al zeker niet op de body terecht komt
http://forum.depaddock.eu/attachment...1&d=1314478091
En dan zie je na de spuitwerken het resultaat:
http://forum.depaddock.eu/attachment...1&d=1314478091
Aan de andere kant natuurlijk hetzelfde, maar foto mislukt.:o

Nu ga ik nog enkele dagen wachten om daar te decallen, maar dat belette niet om de snuit al onderhanden te nemen.
Ook bij de decals de nodige problemen. Hier en daar moest er wat bijgewerkt worden. De pijltjes geven dat aan.
http://forum.depaddock.eu/attachment...1&d=1314479303
Dit werd gedaan met de reserve kleurendecals aanwezig op het vel.
Ook is het zeker aangegeven om de decals op te splitsen. Het groene moet zeker gescheiden worden van het zwarte. En dan kan met veel geduld, de nodige sol verder gegaan worden.
Ik heb de snuit nu volledig klaar en moet zeggen....

Met enige bescheiden fierheid presenteer ik hier het resultaat tot nog toe:
http://forum.depaddock.eu/attachment...1&d=1314479303
http://forum.depaddock.eu/attachment...1&d=1314479303
:):)

Grts, Guido

Hier staat inderdaad lekker agressief te poseren, mooie foto overigens.;)

Overigens is dit een zéér duidelijk bouwverslag, eentje waar menig bouwer van dit model het kan gebruiken als hulpmiddel om de verschillende hindernissen te overwinnen. En dat verdient een:applaus:

:agree:

Thanks mannen,
Doe dan ook serieus mijn best om zo anderen de kans te geven deze alsnog te bouwen met mijn tips en ervaringen, want zo slecht is hij nu ook weer niet. Wie een OOB wil, heeft wat werk aan de body, maar dan zijn de aanpassingen aan de interieurbak ook niet nodig.

De volgende update: de overige decals.

Heb de rest van de decals geplaatst en het eerste wat mij opviel aan het plan, is dat er wat teveel op moest in vergelijking met de echte.
http://forum.depaddock.eu/attachment...1&d=1315156021
De rode cirkels met kruis erdoor geven aan wat er niet op mag. De Pirellidecals, dat is heel onlogisch, want hij staat op schoeisel van Goodrich.
De bandendecals zitten hier trouwens ook niet bij, deze komen van een ander vel.
Het blauw cirkeltje geeft aan wat moet toegevoegd worden. Dit ding zit wel bij het decalvel, maar niet op het plan. Hij had dat ook niet de hele wedstrijd op de wagen.
Enfin, heb dan de wagen volledig gedecald en dat was niet zonder slag of stoot. Vooral de groene decal op de achterbumper is zeer moeilijk te plaatsen, alsook deze op het dak. Ik bleef maar luchtbellen krijgen en heb dan besloten om hier en daar wat in te snijden. Gelukkig valt dat niet te fel op.
Ik ben het van Rennaissance gewoon, maar toch zou ik opteren om de decals meer in delen uit te tekenen om zo moeilijke groeven en inkepingen op de body beter te kunnen uitwerken. Maar helaas.
Ook had ik de zwarte stukken achteraan gespoten en deze moest ik dus een beetje volgen, maar waren niet heel correct, zo blijkt. Hierdoor is de spatie tussen groen en zwart niet overal hetzelfde, maar het geheel oogt nog vrij goed.
Ik vind het nog net goed genoeg om toch door te gaan met de uitgebreide afwerking van het interieur.
Enfin, oordeel zelf:
http://forum.depaddock.eu/attachment...1&d=1315156021
http://forum.depaddock.eu/attachment...1&d=1315156021
http://forum.depaddock.eu/attachment...1&d=1315156021
http://forum.depaddock.eu/attachment...1&d=1315156021

Grts, Guido

Zie er goed uit, maat. :applaus:

Dank u.;)

Volgende update: console op de middentunnel.

En nu naar het interieur. Het eerste wat ik heb aangepakt, is de conzole op de middentunnel. En dat ziet er zo uit:
http://forum.depaddock.eu/attachment...1&d=1317364550
Deze heb ik volledig gestript en alles wordt vervangen door andere knopjes.
http://forum.depaddock.eu/attachment...1&d=1317364550
Dit werd dan bezet met carbondecal, de knopjes kregen een kleurke en er werd een schermpje uit PE toegevoegd, bekleed in een lichtere carbontint met de lijntjes andersom om een mooi contrast te krijgen. Het schermpje zelf werd voorzien van een mat zwart decaltje, zodat het eruit ziet als een LCD scherm. En dan werden nog wat schroefjes toegevoegd.
Ook werden er kabels toegevoegd met kopelingetjes uit resin afkomstig van Top Studio. Deze zijn alu gespoten, zwart gekleurd met alcoholstift ( deze uit de Hema zijn de beste, maar heb die nog niet in huis, dus werd het gekleurd met deze van Artline); En dan werd er een rood lijntje voorzien op de koppeling.
Het resultaat is nog niet wat het moet zijn, en verdient nog wat oefening, ideaal dus in deze toch gesloten wagen.
Enfin, hier het resultaat:
http://forum.depaddock.eu/attachment...1&d=1317364550
http://forum.depaddock.eu/attachment...1&d=1317364550
http://forum.depaddock.eu/attachment...1&d=1317364550

Wat heb je om de diversen carosseriedelen aangebracht voor zwart spul als ik vragen mag?
Is dat niet een beetje te donker. Of lijkt dat alleen maar zo op de foto's, want deze vergroten natuurlijk nogal.

waarschijnlijk Tamiya X-19 Smoke? en het heet een "wash" om de diepere delen beter uit te laten komen.

Heb dat gedaan met mat zwart van revell en white-spirit. Het lijkt inderdaad wat fel, maar eens alle onderdelen erin en de gesloten body erop, zie je er nog weinig van. Net daarom dat ik het ook wat donkerder maak.
In een open exemplaar moet je dat uiteraard gaan nuanceren.

Ja dat kende ik wel, want deze methode gebruik ik zelf ook.
Ik vroeg me alleen af wat ie ervoor gebruikte eigenlijk.

Eindelijk nog eens wat tijd gehad om aan deze verder te werken.
Ik heb me vooral bezig gehouden met de bekabeling en het aankleden van de bodem van het interieur.
Aan de hand van enkele foto's en met een hele brok artistieke vrijheid heb ik her en der wat elektronische boxen neergelegd met de nodige bekabeling.
Ten eerste even laten zien hoe zo een elektronische box tot stand is gekomen.
Benodigdheden: een plastiek recthoekig balkje, carbondecal, connectortjes van TopStudio en kabeltjes.
http://forum.depaddock.eu/attachment...1&d=1325151902
De connectors werden met een klein boortje uitgeboord om de kabel erin te steken, een secuur werkje dat aleens durft misgaan.
Dan dit alles samengebouwd en nog voorzien van een decaltje en schroefjes uit PE van Crazymodeler en dan krijg je dit:
http://forum.depaddock.eu/attachment...1&d=1325151902
Deze werd dan op de bodem aangebracht voor de co en voorzien van een beugel. Gewoon gemaakt van zwarte tape, bevestigd met behulp van secondelijm om zeker niet los te komen en weer voorzien van enkele schroefjes.
http://forum.depaddock.eu/attachment...1&d=1325151902
Ook achter de co werd er eentje geplaatst:
http://forum.depaddock.eu/attachment...1&d=1325151902
Voorts werden de kabels voorzien van gespjes en werd er nog een boxje toegevoegd met een rood en blauw beugeltje.
http://forum.depaddock.eu/attachment...1&d=1325151902
Hier is ook de intercom in alu op de middentunnel te zien, ook gescratched uiteraard. De pedalen met bak zijn uit PE van Rennaissance.

Dan werden de brandblussers geplaatst. Deze horen eigenlijk zwart te zijn, maar om wat kleur te brengen heb ik toch voor rood gekozen. De gespjes zijn geknipt uit chroomsticker.
http://forum.depaddock.eu/attachment...1&d=1325153197
Dan werd de handrem aangepakt. De greep bleef behouden, het aanhangsel werd verwijderd en opnieuw gescratched met behulp van een staafje, ijzer draad voor de veer, een plastiek balkje en koppelingetjes van TopStudio.
Met de nodige carbondecal en schilderwerken werd dat dan zoiets:
http://forum.depaddock.eu/attachment...1&d=1325153197
En dan op zijn plaats:
http://forum.depaddock.eu/attachment...1&d=1325153197
Voorts werd ook al de voetenbak voor de co gemonteerd. Ook een PE-exemplaar uit de set van Renaissance, opgesmukt met carbon, schroefjes en 2 knopjes.
http://forum.depaddock.eu/attachment...1&d=1325153197

Dan naar het kofferruim.
Eerst werd de plaats voor het extra reservewiel, dat afwezig zal blijven, voorzien van carbon en een reeks schroefjes.
http://forum.depaddock.eu/attachment...1&d=1325153794
Dan werden er twee leidingen voorzien met koppelingen.
http://forum.depaddock.eu/attachment...1&d=1325153794
Op deze foto werd ook duidelijk dat de koppelingen slecht geschilderd waren en dat is intussen ook aangepast.
Daar werd dan weer een boxje aan toegevoegd met een reeks kabels en connectoren.
http://forum.depaddock.eu/attachment...1&d=1325153794
Vanuit een andere hoek bekeken:
http://forum.depaddock.eu/attachment...1&d=1325153794

man man wa een werk al :-)

Voorts werden de gaten voorzien van PE deksels die de benzinetank simuleren. Ik heb daar nog twee stoppen aan toegevoegd.
Ook de krik en twee stukken van de kooi zijn hier gemonteerd. Het wit kruis werd gescratched. Weet niet wat het is, maar het moet daar liggen, dus...
http://forum.depaddock.eu/attachment...1&d=1325154361
http://forum.depaddock.eu/attachment...1&d=1325154361
Dan de riemen gelegd voor het reservewiel, dat wegblijft:
http://forum.depaddock.eu/attachment...1&d=1325154361

Zo, dat was het. Rest me enkel nog een totaalbeeld van de voorlopige stand van zaken:
http://forum.depaddock.eu/attachment...1&d=1325154361

Gisteren van dichtbij kunnen bewonderen
Prachtig gedetailleerd
Hopelijk komt het goed met de decals op de carrosserie

Zou het kunnen dat het riempje ter hoogte van de krik nog niet vast zit of is losgekomen.

Overigens prima update, net echt.;)

Inderdaad Johny, had het ook pas op de foto gezien en kan er helaas nietsmeer aandoen. Het riempje is gelijmd met secondelijm en bij het drogen losgekomen en opgesteven. Het is dus nietmeer buigzaam. Het weghalen is helmaal uitgesloten omdat het ook gelijmd ligt op het carbon om mooi plat te blijven liggen. Er zou teveel schade ontstaan, dus laat ik het zo.

Wat de Gerry hier bedoelt, is dat de groene decals bij het vernissen enorm zijn gaan opblazen overal, maar geen man over boord, we zijn nu 4 dagen verder en ze zijn al voor 95% terug gaan liggen, dus dat komt goed.:champagne:

En dan nog een kleine update.
Heb twee buisjes gemaakt die onder het dash horen.
http://forum.depaddock.eu/attachment...1&d=1325333702
Deze werden rood en wit gespoten en dan op plaats aangebracht, alsook twee extra buisjes van de rolkooi achter de voetsteun van de co.
http://forum.depaddock.eu/attachment...1&d=1325333702
Ook werd een vitessepook in elkaar geknutseld. De pook uit de kit ruimde plaats voor een ander exemplaar en daar werd dan wat carbon, mish-mash en een stanngetje aan toegevoegd.
http://forum.depaddock.eu/attachment...1&d=1325333702
Dan even het dash erbij gehaald:
http://forum.depaddock.eu/attachment...1&d=1325333702

Zo, dat was het dan voor dit jaar. Aan iedereen een goed oud op nieuw en tot volgend jaar.:bye::bye:

Die 2 zelfgemaakte verluchtingsdarmen, zijn te glanzend, zeker de rode. Als het lukt, probeer ze wat matter te maken.;)

TIP:

Je kan die ventilatie slangen ook maken d.m.v. ijzer of koperdraad om iets ronds te wikkelen.
Daarna met witte teflon-tape omwikkelen. (dat is die tape welke een loodgieter/klusser gebruikt als je een bijv. de schroefdraad van een pijpfitting moet afdichten).
Daarna kan je het een kleurtje geven.
Meest voorkomende kleur is een mengeling van rood oranje! :cool:

Maar ge zijt weer lekker op dreef Guido.
:drewl: Nondekanonnen :drewl:

Bedankt.

Johny, groot gelijk maat, die dingen blinken inderdaad te hard en ga der nog wat aan doen.
En in de toekomst ga ik zeker het idee van Mechanics uitproberen voor die buisjes te maken, want dat zou er wel eens heel realistisch kunnen uitzien.
Goe gevonden.;)

een echt juweeltje aan het worden !

Ik heb iets gelijkaardigs gemaakt maar als je dat dan gaat plooien dan verdwijnt je structuur wel grotendeels uit die buis. Denk dat de manier van Nismo nog de beste is... Tevens erop wijzen dat je op teflon moeilijk kan schilderen (naar het schijnt)...

En hier nog eentje klaar:)
Dus ook hier een laatste reeks updates.
Het dash werd voorzien van teller. Dit komt uit het PE-set van Renaissance.
http://forum.depaddock.eu/attachment...1&d=1330875684
Hier zie je ook dat de structuur op het dash langs voor te grof is. Gelukkig zit het langs boven wel goed, het nog zichtbare gedeelte vanuit de venster is dik in orde.
Dan werd de stuurstang met stuur bevestigd. Daaraan werd een kabeltje, schakelklepel uit PE en een console met knopjes achter het stuur bevestigd.
http://forum.depaddock.eu/attachment...1&d=1330875684
Dan werden de stoelen klaargemaakt. Het gewone recept. Tenco, carbon op rug, een stel gordels en steunen uit PE.
http://forum.depaddock.eu/attachment...1&d=1330875684
http://forum.depaddock.eu/attachment...1&d=1330875684

Voorts werden de deurpanelen klaargemaakt. Ze werden volledig in carbon gezet, voorzien van wat 'duck-tape', enkele tasjes nagemaakt en afgewerkt met een reeks schroefjes.
http://forum.depaddock.eu/attachment...1&d=1330876559
http://forum.depaddock.eu/attachment...1&d=1330876559
Deze werden gemonteerd in de wagen, samen met de ruitjes.
http://forum.depaddock.eu/attachment...1&d=1330876559
http://forum.depaddock.eu/attachment...1&d=1330876559

Tot slot werd de rolkooi gemonteerd samen met de stoelen, nog voorzien van intercomkabel, en het dashboard.
En dan is het interieu klaar.
http://forum.depaddock.eu/attachment...1&d=1330876856
http://forum.depaddock.eu/attachment...1&d=1330876856
http://forum.depaddock.eu/attachment...1&d=1330876856
http://forum.depaddock.eu/attachment...1&d=1330876856
http://forum.depaddock.eu/attachment...1&d=1330876856

Amai makker. Dat ziet er weer zeer strak uit.

Grtz,
Lesley

Dan naar de body.
De koetswerknaden en andere werden geschilderd op de body.

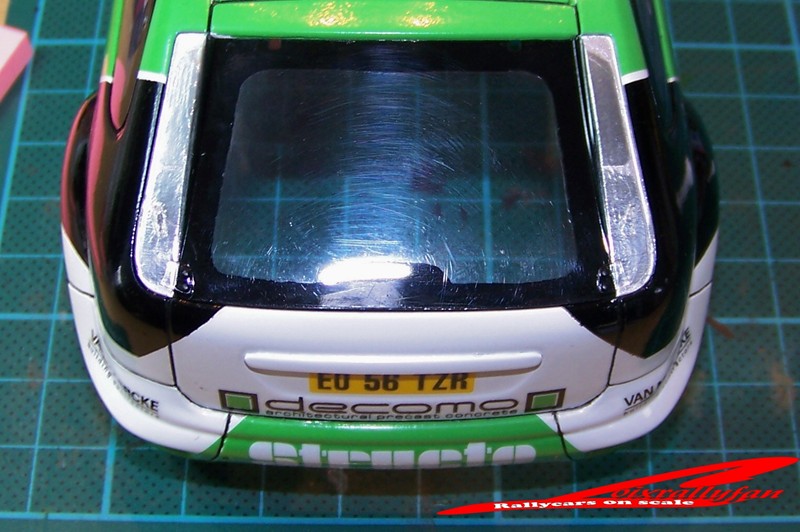

Dan was het tijd voor de vensters. En dat is niet van de poes.
Teneerste het materiaal, dat is van een zeer broze kwaliteit en kan niets verdragen. Afplakken, schilderen, proper maken, decals plaatsen met sol, het heeft allemaal een negatief effect op de ruitjes.
Geen nood zou je denken, na de werken even poleren en waxen, en dat is in orde. Hier niet dus, ook dat geeft strepen, doffe vensters en op de voorvenster is het dus van dat, strepen, een doffe glans, en wat ik ook probeerde, ik kreeg het niet geheel terug netjes. Enfin, de rest van de vensters werden dan ook zo weinig mogelijk aangeraakt om ze zo proper mo-gelijk te houden.
http://forum.depaddock.eu/attachment...1&d=1330877633
In de achtervenster zitten de lichten meegegoten zonder enige profilering. Dus dat moest ook op een manier nagebootst worden.
Eerst werd op de body de uitsparing zilver geschilderd.
http://forum.depaddock.eu/attachment...1&d=1330877633
Daarop werd profilering voorzien met BMF-chroom en daarop werd dan de venster met lichten gemonteerd om zo te kunnen zien hoe de glaasjes geschilderd dienen te worden.
http://forum.depaddock.eu/attachment...1&d=1330877633
En dan nog schilderen en klaar.
http://forum.depaddock.eu/attachment...1&d=1330877633

LET OP
Geen enkele venster past in de wagen en dient dus eerst aangepast te worden alvorens te gaan schilderen. En dan nog is het wringen om ze erin te krijgen. Vooral de voorste, die volledig diagonaal krom staat.

Pfff, als er 1 constante is doorheen deze thread is het wel de eeuwige sttijd die je met deze kit moet leveren. Echt motiverend kan dat niet zijn...

Het is inderdaad precies een gevecht met de kit. Ben wel benieuwd naar het eindresultaat...

Dan de voorlichten.
Deze vertonen 2 lichtunits, maar zijn niet voorzien van lampjes. Ik heb dat opgelost met enkele schroefjes.
http://forum.depaddock.eu/attachment...1&d=1330878353
Dan werd dit geheel chroom gespoten.
http://forum.depaddock.eu/attachment...1&d=1330878353
Dit moet dan ingebouwd worden in een zwart kadertje (hiervan helaas geen foto) en dan bijgeschilderd worden. Ook hier vooraf eerst passen en aanpassen want jawel.... HET PAST NIET.
Dit werd dan in de body aangebracht en raar maar waar, dat ging vanzelf.
http://forum.depaddock.eu/attachment...1&d=1330878353
Hier is ook de grille te zien, die hermaakt werd met een iets meer gelijkende grille. Dit komt van een radiatorgaasje uit PE van TuningModelFactory.
Alleszins veel beter dan de eerste versie.
http://forum.depaddock.eu/attachment...1&d=1330878353
Ook de achtervleugel, die ik geweizigd heb van vorm om zo het rechthoekige eruit te krijgen, werd in carbon gestoken en de splittertjes bovenop zijn uit PE.
http://forum.depaddock.eu/attachment...1&d=1330878353
