Ford Fiesta WRC duo - Ten Brincke vs Van Loon - BK 2012 - Belkits - 1/24
5 Attachment(s)
Ik ben van start gegaan met 2 Fiesta's WRC uit de stal van Wevers Sport.
De eerste is de Van Loon uit de Wallonie 2012. http://forum.depaddock.eu/attachment...1&d=1359898532 De tweede is die van Ten Brincke uit de Omloop van Vlaanderen 2012. http://forum.depaddock.eu/attachment...1&d=1359898532 De livery voor deze wagens heb ik zelf getekend:) Nu de kit. De basis is de Fiesta WRC van Belkits. Na de Peugeot van dit merk dus vol goede moed begonnen, maar bij het dryfitten blijkt reeds dat het allemaal niet zo makkelijk gaat bouwen als die Pug. Ook zitten er enkele designfouten in de body, en dat is jammer. Niets dat niet op te lossen is, dus zal werk aan zijn. http://forum.depaddock.eu/attachment...1&d=1359898635 De raamrubber rond het zij-achterruitje hoort daar helemaal niet te zitten, duidelijk zichtbaar op de eerste foto in deze post. Maar daar heeft Renaissance al een oplossing voor, alhoewel dit ook zonder transkitje op te lossen is. Ook is de naad van de achterbumper niet aanwezig, dus die gaat bijgetrokken moeten worden. Nu de werken. Het eerste wat ik heb gedaan, is kijken hoe hij op zijn wielen staat. En alhoewel het vrij correct is, vind ik het model te hoog staan, waardoor het niet de brute vormen van de wagen in de verf zet. Dus dat wordt verlagen langs voor om toch de illusie te creëren dat hij lekker breed staat. de snuit zal dus 2mm zakken. http://forum.depaddock.eu/attachment...1&d=1359898635 Ook de wielen ga ik naar buiten brengen om dat effect nog extra te benadrukken. http://forum.depaddock.eu/attachment...1&d=1359898635 Van voor bijna 2mm, vanachter iets minder dan 1mm. |
5 Attachment(s)
Eerst een dryfitje van de voorophanging om te kijken hoe alles in elkaar zit, en dan beginnen.

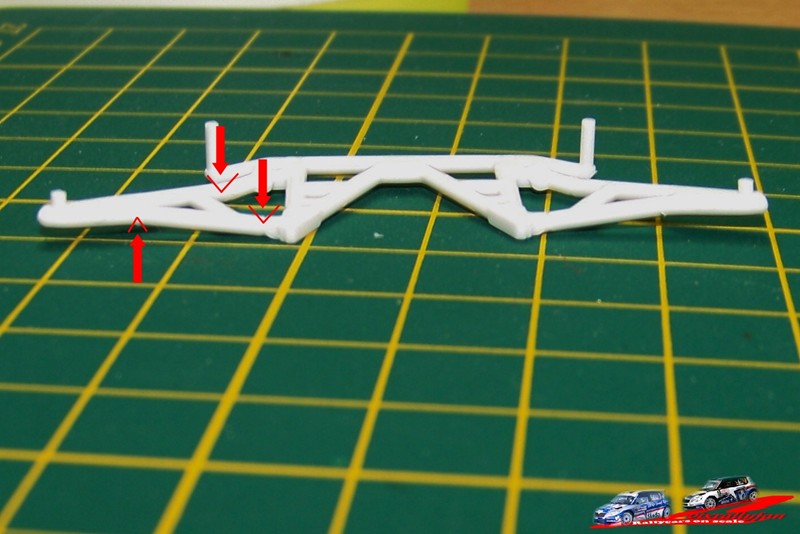

http://forum.depaddock.eu/attachment...1&d=1359900413 Het onderdeel met de assen aan gemonteerd werd er bijgehaald en dient 2mm versmald te worden. http://forum.depaddock.eu/attachment...1&d=1359900413 Dus werd de lijn uitgezet met tape. http://forum.depaddock.eu/attachment...1&d=1359900413 Vervolgens de zaag erin. http://forum.depaddock.eu/attachment...1&d=1359900413 En vervolgens alles in vorm schuren en terug 2 pinnen voorzien om juist te kunnen monteren in de bodem. http://forum.depaddock.eu/attachment...1&d=1359900413 |
5 Attachment(s)

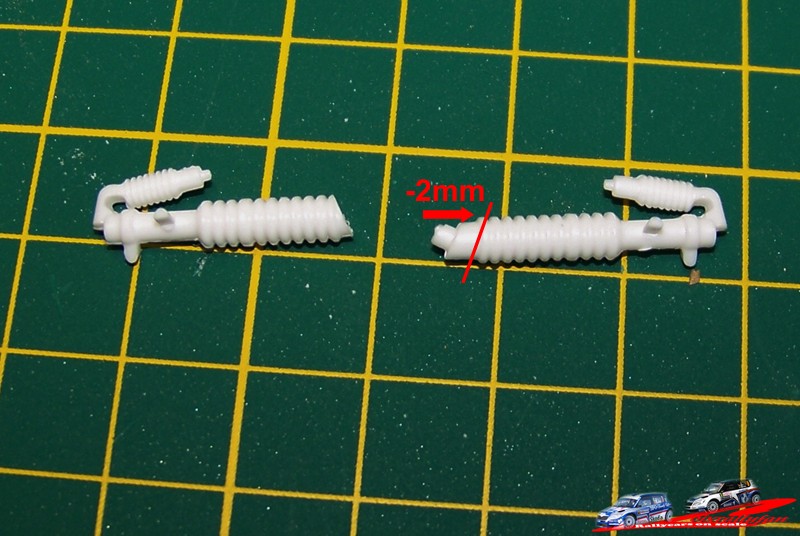

Het volgende dat werd gedaan, is de veren inkorten.
Deze werden langsboven 2mm ingekort.http://forum.depaddock.eu/attachment...1&d=1359900952 Dan terug voorzien van een bevestigingspunt bovenaan. http://forum.depaddock.eu/attachment...1&d=1359900952 Let op! De bevestigingspinnen naar de wielsteunen toe zijn verkeerd. Deze vertonen halve maantjes, de voorziene gaten zijn ook halve maantjes, maar staan andersom en dus niet monteerbaar. Dus even het voorziene gaatje rond uitboren en dat komt goed. Het volgende onderdeel moet ook aangepast worden. http://forum.depaddock.eu/attachment...1&d=1359900952 De armpjes hiervan moeten naar boven afgebogen staan. Ik heb dit gedaan door inkervingen te maken op enkele plaatsen, waardoor ik de armpjes in de juiste stand kon buigen. Dit wordt verstevigd met secondelijm en bloem, zodat ze op hun plaats blijven.http://forum.depaddock.eu/attachment...1&d=1359900952 En dan opnieuw dryfitten: http://forum.depaddock.eu/attachment...1&d=1359901553 En dat ziet er goed uit.:) |
4 Attachment(s)

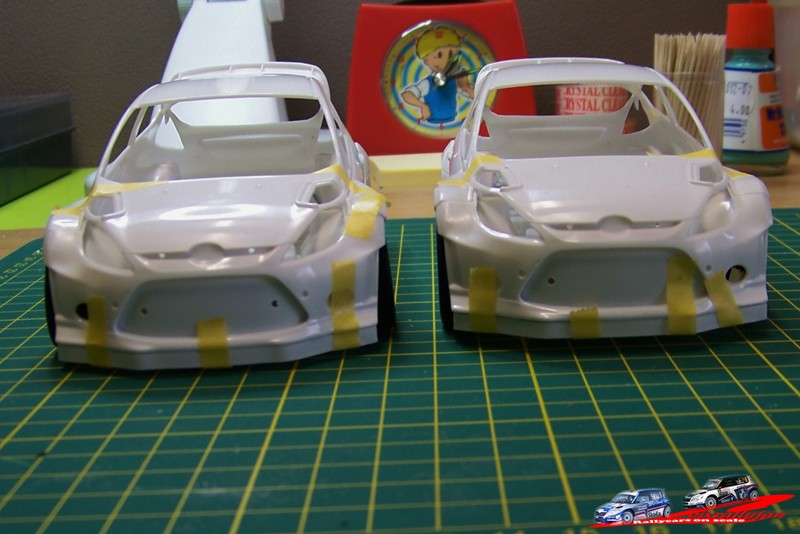

En dan is't tijd om body en wielen erbij te halen. De wielen werden vooraan bijna 2 mm naar buiten getrokken door middel van een rondelletje. Achteraan gebeurde hetzelfde, maar dan iets minder dan 1mm.
En dan ziet de vergelijking met de standaardkit er alsvolgt uit: http://forum.depaddock.eu/attachment...1&d=1359901819 http://forum.depaddock.eu/attachment...1&d=1359901819 http://forum.depaddock.eu/attachment...1&d=1359901819 http://forum.depaddock.eu/attachment...1&d=1359901819 :):) |
Quote:
Benieuwd hoe je het raamrubber gaat aanpakken. |
De aangepaste versie ziet er inderdaad beter uit. Dus, goe begonnen is al half gewonnen zeggen ze.;)
|
Goed begonnen! Verlagen is inderdaad een must.
Verkoop jij toevallig ook setjes van deze decals? |
Quote:
Intresse, stuur PM of mailtje via Smoelenboek.:) |
De verlaging en verbreding is in ieder geval al een hele verbetering. Doe zo voort zou ik zeggen, en breng er zondag eens eentje mee, kan ik de aanpassingen eens goed bestuderen, ik moet er zelf nl ook nog eentje maken.
:bye: |
5 Attachment(s)

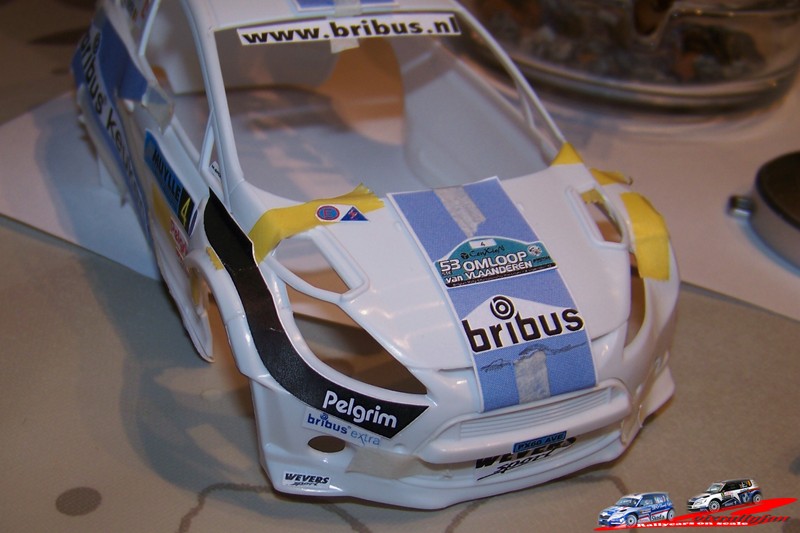

En dan de decals ontwerpen.

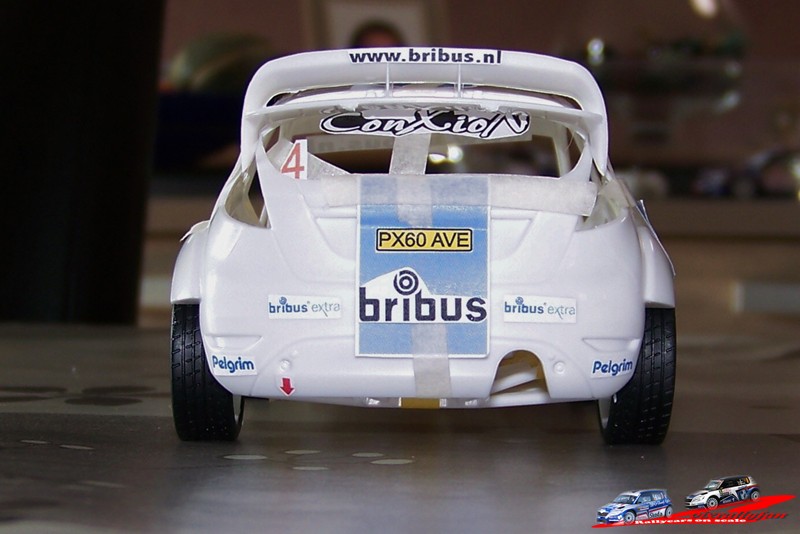

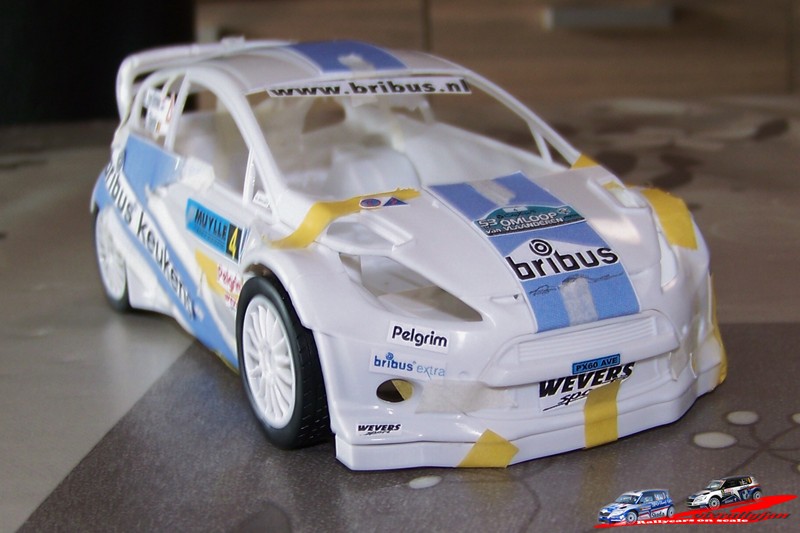

Ik ga zoveel mogelijk de kleuren spuiten en enkel de dunne lijntjes mee op decal zetten. Decalontwerp van Ten Brinke. (de blauwe) http://forum.depaddock.eu/attachment...1&d=1360488308 http://forum.depaddock.eu/attachment...1&d=1360488308 http://forum.depaddock.eu/attachment...1&d=1360488531 Het lichtblauw dient als indicatie. Achteraf wordt de juiste kleur blauw gespoten. Nog enkele zwarte decals gemaakt. http://forum.depaddock.eu/attachment...1&d=1360488308 http://forum.depaddock.eu/attachment...1&d=1360488308 |
5 Attachment(s)

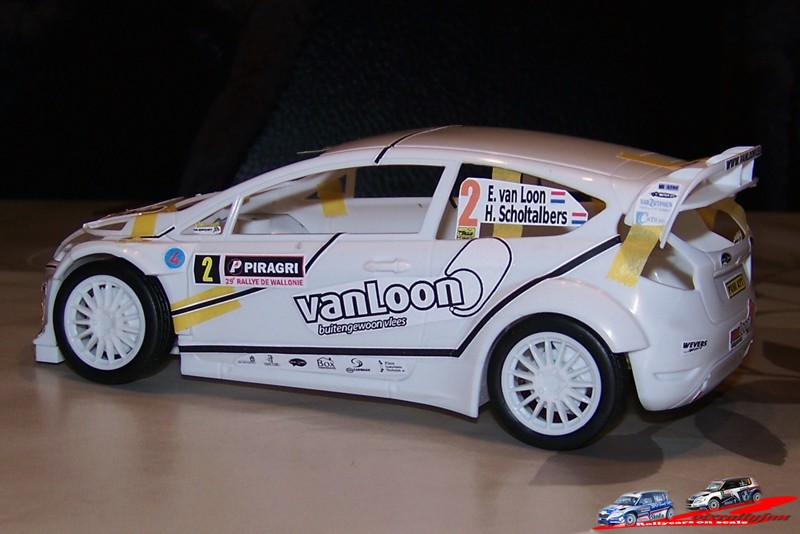

Nu de decals van de VanLoon Fiesta.
Bij het bestuderen van de foto's viel op dat bijde zijden niet symetrisch bestickerd zijn. Het oranje vlak wordt aan de piloot-zijde veel smaller naar voren toe. En ook het figuurtje boven VanLoon krijgt een andere plaats en staat rechter. Dus moesten bijde zijden afzonderlijk getekend en gepast worden. http://forum.depaddock.eu/attachment...1&d=1360488628 Het resultaat: http://forum.depaddock.eu/attachment...1&d=1360488628 http://forum.depaddock.eu/attachment...1&d=1360488628 http://forum.depaddock.eu/attachment...1&d=1360488628 http://forum.depaddock.eu/attachment...1&d=1360488628 Nu alles er terug afhalen en dan kan ik weer gaan bouwen.:champagne: |
Ik ga dit topic zeker volgen, dat wordt bijzonder mooi, vooral met die zelfgemaakte decals !
|
Erg leuke WIP! Ik ben afgestemd op deze zender ;)
|
5 Attachment(s)
Weer wat verder gedaan. Daar en her en der toch wat puntjes van kritiek verschijnen omtrent de bouw van deze kit, heb ik besloten om te wachten met de body totdat bodem en interieur klaar zijn. Dit om zeker geen lakschade te krijgen bij de vele dryfitjes.

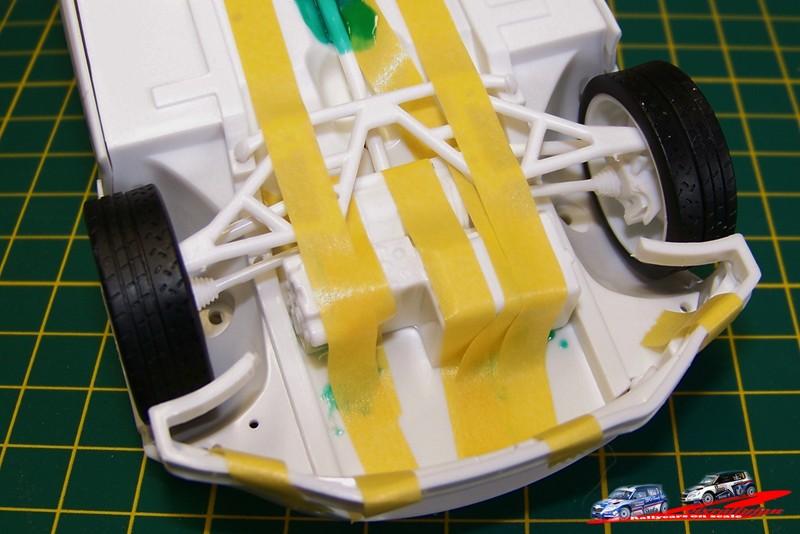

Dus op naar de bodem. Alle onderdeeltjes werden gespoten en samengelijmd zonder veel detail, daar alles zogoed als volledig verdwijnt onder de beschermplaten. http://forum.depaddock.eu/attachment...1&d=1364825997 De veerpoten kregen wel gedetailleerd hun kleurtjes, alhoewel deze ook zogoed als volledig onzichtbaar zullen worden. http://forum.depaddock.eu/attachment...1&d=1364825997 Gemonteerd: http://forum.depaddock.eu/attachment...1&d=1364825997 Dan de remmen nog gemonteerd, voorzien van PE-schijfjes, die ik eens heb heet gestookt en opgeschuurd. Is nog niet helemaal hoe het moet zijn, maar ik zit in de goeie richting. http://forum.depaddock.eu/attachment...1&d=1364825997 http://forum.depaddock.eu/attachment...1&d=1364825997 Dit werd dus een tweede keer herhaald en meteen viel ook op dat de rijhoogte bij bijden zal verschillen. Eentje ligt wel heel laag tegen de grond, maar vond het wel iets hebben en dus blijft het zo. Later in de WIP zal dit duidelijk worden. |
4 Attachment(s)
Dan werden de beschermplaten erbij gehaald. Deze werden gespoten en verweerd.
Ik heb er eentje op foto gezet. Dus eerst in zijn kleurtje gespoten: http://forum.depaddock.eu/attachment...1&d=1364826711 Dan een stel kleurtjes geselecteerd om te verweren: http://forum.depaddock.eu/attachment...1&d=1364826711 Deze door elkaar aangebracht op de plaat door middel van drybrush in combinatie met dunne lijntjes schilderen, kreeg ik dit: http://forum.depaddock.eu/attachment...1&d=1364826711 Dit werd herhaald op alle platen en dan gemonteerd onder de wagen. http://forum.depaddock.eu/attachment...1&d=1364826711 |
5 Attachment(s)
En dan kunnen de wielen deronder. Deze werden voorzien van hun kleur en de nodige decals. De bandendecals ontbreken nog.
Dan de bodies erbij gehaald om eens te kijken wat het geeft. Alhoewel ik twee maal hetzelfde systeem heb gebruikt om te verlagen en de wielen breder te zetten, krijg ik toch twee verschillende settings. Zowel in de hoogte als de breedte. Maar dat maakt het wel leuk. Teneerste de Ten Brincke. Deze ligt het laagst. Maar dan ook heel laag...:p http://forum.depaddock.eu/attachment...1&d=1364827318 http://forum.depaddock.eu/attachment...1&d=1364827318 Ten tweede de VanLoon: die ligt iets hoger, maar de wielen staan dan weer veel breder achteraan. Wel heel breed:p http://forum.depaddock.eu/attachment...1&d=1364827318 http://forum.depaddock.eu/attachment...1&d=1364827318 En dan nog een vergelijkend fototje: http://forum.depaddock.eu/attachment...1&d=1364827318 Nu had ik even zitten denken om één en ander te veranderen, maar dan zou ik alleen maar schade veroorzaken en dan komt het allicht nooit meer goed, dus blijven ze zo. Het verschil vind ik zelfs iets hebben. |
Ten brinke vind ik persoonlijk iets te laag maar na alles al goed afgewerkt te hebben is het risico idd te groot om schade te hebben.
Kun je even uitleggen hoe je de achterramen hebt gefixt? en past het raampartij dan nog? |
1 Attachment(s)
De raamrubbers werden hier verwijderd en daar gaat een transkitje van Rennaisance binnenkort de oplossing brengen. Zij hebben namelijk een resin inzetstukje gemaakt en nieuwe, voorgeschilderde venstertjes.
http://forum.depaddock.eu/attachment...1&d=1364829632 Er zit zelfs een achtervenster bij om de veel te dik gelijnde en ondoorzichtige achterruit te vervangen. |
Dan ben ik blij dat er iemand dat setje van renaissance gaat bouwen. Ben namelijk in overweging om het ook aan te schaffen. Maar eerst maar even jouw bevindingen afwachten ;)
|
Hmmmm, zo krijg ik steeds meer zin in deze Ford... Ik blijf volgen, ook hoe je alles weer correct aanpast... Doe zo verder !
|
4 Attachment(s)
Ben al begonnen aan enkele kleine voorbereidingen voor het interieur.
Kwestie van enkele weinig gedetailleerde onderdeeltjes wat extra te geven. Teneerste het stuur. Deze zat in de kit: http://forum.depaddock.eu/attachment...1&d=1365578239 De stuurstang moet voorzien worden van gaten, dus ging het boor erin. Ook werden er 2 PE-onderdeeltjes gemonteerd om knopjes op te plaatsen. Deze werden gerecupereend uit het PE-set van Renaissance voor de Fiesta. http://forum.depaddock.eu/attachment...1&d=1365578239 Hierop werden dan een reeks knoppen voorzien langs de voorkant. http://forum.depaddock.eu/attachment...1&d=1365578239 En zelfs stekkertjes achteraan om achteraf te voorzien van een kabeltje. http://forum.depaddock.eu/attachment...1&d=1365578239 Dit wordt binnenkort verder afgewerkt. |
4 Attachment(s)
Tentweede, de voet van de handrem.
In de kit zat dit: http://forum.depaddock.eu/attachment...1&d=1365578742 De twee armpjes moeten pompjes voorstellen, dus die werden geamputeerd en opnieuw gemaakt met wat mish-mash. Eerst wat prulletjes uitzoeken: http://forum.depaddock.eu/attachment...1&d=1365578742 Dan deze samenlijmen om een pompje na te bootsen: http://forum.depaddock.eu/attachment...1&d=1365578742 En gemonteerd op het voetje: http://forum.depaddock.eu/attachment...1&d=1365578742 Het voetje wordt nog gespoten, de armpjes blijven naturel. |
Dit ziet er allemaal heel knap uit.
Dat resin kitje van Renaissance lijkt me handig idd. Mijn volgende kit is ook een Fiesta en die verlaging zal ik even van je jatten :o Ziet er veel beter uit als hij wat lager bij de grond ligt. De ramen weet ik nog niet of ik ze ook verander, de ervaring in zagen en passen is er nog niet echt. In ieder geval een mooi duo die je hier neer zet! ;) |
Quote:
|
Quote:
|
Quote:
|
Quote:
|
5 Attachment(s)
Nog eens een update.
De bodem werd erbij gehaald, daarin komt een onderdeeltje met elektronische boxen, maar dat verdwijnt geheel onder de balk voor de stoel van de co en enkel de stekkers zijn nog zichtbaar. http://forum.depaddock.eu/attachment...1&d=1365927443 Dit onderdeeltje werd ontdaan van bevestigingspuntjes en naar voren gehaald om het dan toch zichtbaar te maken. http://forum.depaddock.eu/attachment...1&d=1365927443 De boxen werden voorzien van carbon, de stekkers kregen een opvallend kleurtje en alles werd voorzien van kabels en schroefjes. http://forum.depaddock.eu/attachment...1&d=1365928174 De middentunnel werd voorzien van een hitteschildje en de eerder getoonde constructie voor de handrem werd gemonteerd samen met de hendel. http://forum.depaddock.eu/attachment...1&d=1365928174 Voorts werd ook de versnellingspook gemonteerd, voorzien van schroefjes uit PE en een boutje tussen de hendel en de staaf naar voren toe. http://forum.depaddock.eu/attachment...1&d=1365927443 Hier kan je ook al zien dat de handrem werd voorzien van de nodige bekabeling. |
5 Attachment(s)
En nog twee foto's die een beeld geven van dit geheel.
http://forum.depaddock.eu/attachment...1&d=1365928411 http://forum.depaddock.eu/attachment...1&d=1365928411 Dan werd de voetsteun van de co geplaatst. Deze komt gewoon uit de kit, werd zwart gespoten, deels voorzien van carbon, schroefjes en een zelfgedrukt zwart Ford-logotje centraal. http://forum.depaddock.eu/attachment...1&d=1365928411 http://forum.depaddock.eu/attachment...1&d=1365928411 En dit alles uiteraard 2 maal. http://forum.depaddock.eu/attachment...1&d=1365928411 Zoals steeds bij mijn builds, is dit ook weer een combinatie tussen referenties en eigen artistieke vrijheid. Anders heeft detailleren weinig zin, wegens te eentonig. Grts, Guido |
Even een vraagje over uwe mish mash. Wat is dit eigenlijk? Noemt dit echt zo of geef je daar zo een benaming aan. Kan je dit kopen?
Het ziet er allemaal schitterend uit!! |
Het heet inderdaad mish mash.
Wij brengen het meestal mee vanuit Dortmund maar je kan het ook online bestellen bij Knupfer : http://www.knupfershop.de/shop/wbc.p...id=21&recno=14 |
Dit worden er volgens mij weer 2 voor op de wedstrijd tafel :worship:
Ongelofelijk hoe je dit allemaal voor mekaar speelt! :crazy: |
Owkey, dit gaat weer lekker... Mooi gedaan !
|
Mooi mooi mooi... ik volg gespannen.
|
Quote:
|
5 Attachment(s)
Weer een beetje verder gedaan aan het interieur.
Ten eerste heb ik een elektronische box gemaakt voor op de middentunnel. Dit werd gemaakt van een pastiek blokje, voorzien van carbon, mish-mash en de nodige kabels. Dan nog een logo erop en klaar. http://forum.depaddock.eu/attachment...1&d=1366309918 Voor VSB en al de rest die meeleest uiteraard: Mish-Mash Mish-mash is in feite niets meer dan een zakje afvalonderdelen die komen uit kleine mechanismen, zoals bijvoorbeeld een horloge. Dit breng ik altijd mee vanop de Intermodelbau beurs in Dortmunt, maar kan je ook simpelweg bestellen bij Knupfer zoals mijne maat al aanhaalde hierboven met een linkje. Er zit veel in zo een zakje en je komt er wel een tijdje mee toe. En nu terug naar de Fiesta's De voetruimte van de piloot werd aangekleed. Er werd een PE-bodemplaatje uit het set van renaissance aangebracht, voorzien van carbon en Fordlogo. De pedalen werden geplaatst, waarvan de twee buitenste werden aangekleed met PE-exemplaren. De steuntjes werden voorzien van schroefjes. Achterin nog enkele witte buisjes. En dan werd ook de brandblusser geplaatst, ook wat opgesmukt met mish-mash. http://forum.depaddock.eu/attachment...1&d=1366309918 http://forum.depaddock.eu/attachment...1&d=1366309918 De eerder gemaakte boxen aan de voeten van de co, werden nog voorzien van een fordlogo. http://forum.depaddock.eu/attachment...1&d=1366309918 En dan nog een foto van het geheel tot nog toe: http://forum.depaddock.eu/attachment...1&d=1366309918 Grts, Guido:) |
Dit ziet er steeds spectaculairder uit. Knap detailwerk!
Mish mash, een term die ik al vaker gehoord had maar nooit wist wat dit was. Ik dacht altijd dat dat spare parts waren:o Maar deze zitten al in de winkelwagen. :applaus: |
5 Attachment(s)
Nog eens wat verder gebouwd aan het interieur. Hier enkele updates:
Teneerste het display op de middentunnel. Het onderdeel uit de kit werd weggesmeten (geen foto van:o) en vervangen door een exemplaar uit PE, afkomstig uit het set voor deze Fiesta. Dit werd in vorm geplooid en in eerste instantie zwart gespoten. Maar nadien toch bekleed met carbondecal. http://forum.depaddock.eu/attachment...1&d=1367516422 Daarop kwam een volgend PE-onderdeeltje waarop alle toetsen op afgedrukt staan. http://forum.depaddock.eu/attachment...1&d=1367516422 Dit werd sterk gedrybrushed met wit om de toetsen naar buiten te laten komen. Voorts werden er een reeks knopjes, stekkers en kabels voorzien. http://forum.depaddock.eu/attachment...1&d=1367516422 http://forum.depaddock.eu/attachment...1&d=1367516422 En dan rest nog de plaatsing in het interieur. http://forum.depaddock.eu/attachment...1&d=1367516422 |
5 Attachment(s)
Ten tweede, de GSM.
Dit komt ook uit het PE-setje en werd rood gespoten. Nadien er met schuurpapier overgegaan en dan krijgen de knopjes en randen terug een zilverkleur. http://forum.depaddock.eu/attachment...1&d=1367516964 Dan een voetje plooien uit PE-afval en monteren met kabeltje. http://forum.depaddock.eu/attachment...1&d=1367516964 En dan de GSM samen met de houder, ook uit PE monteren. http://forum.depaddock.eu/attachment...1&d=1367516964 Nu, een vogende keer ga ik toch proberen er wat meer volume aan te geven, want het oogt nu wat plattekes. Maar goed, in deze gesloten wagen zal het wel niet zo opvallen. Ten derde, de bak voor het reservewiel met tankdoppen. Dit onderdeel kreeg de interieurkleur (zilver) en de tankdop werd bekleed in carbon. De aansluitingen werden verwijderd en vervangen door onderdeeltjes uit mijne mish-mash. http://forum.depaddock.eu/attachment...1&d=1367516964 En dan gemonteerd: http://forum.depaddock.eu/attachment...1&d=1367516964 Hier is ook te zien dat ik twee pompjes heb gemaakt van mish-mash, die verbonden zullen worden met de achterste veerpoten. |
4 Attachment(s)
Voorts werden er nog enkele leidingen bijgetrokken en ben ook begonnen met ze allemaal te voorzien van bevestigingen, gemaakt van ijzerdraar en ingeboord in de bodem.
http://forum.depaddock.eu/attachment...1&d=1367517598 Het zwarte onderdeeltje waar de blauwe leiding naartoe loopt, moet nog uitgewerkt worden en diende enkel om maat te nemen. http://forum.depaddock.eu/attachment...1&d=1367517598 http://forum.depaddock.eu/attachment...1&d=1367517598 http://forum.depaddock.eu/attachment...1&d=1367517598 Nu nog een reeks bevestigingen bijmaken en dan is dit ook klaar. |
