Sennake 03-05-2013 19:33

Ferrari 500F2 - winnaar GP Silverstone 1953 - A. Ascari - Tron - 1/43

4 Attachment(s)
We gaan nog eens een 1/43 modelleke bouwen zie.

Het gaat om deze Ferrari:

http://www.depaddock.eu/forum/attach...1&d=1367602278

http://www.depaddock.eu/forum/attach...1&d=1367602278

http://www.depaddock.eu/forum/attach...1&d=1367602278

http://www.depaddock.eu/forum/attach...1&d=1367602772

Ascari werd in dat jaar ook wereldkampioen. Wat me opviel op de referentiefoto's van de GP van Silverstone is de blauwachtige schijn die de velgen schijnt te hebben, ik weet niet goed wat ik daar moet van denken. Ook de vorm van de neus en de racenummers komen niet overeen met mijn kit, maar daar ga ik wel een mouw aan passen zoals je zal zien.

Sennake 03-05-2013 19:43

3 Attachment(s)

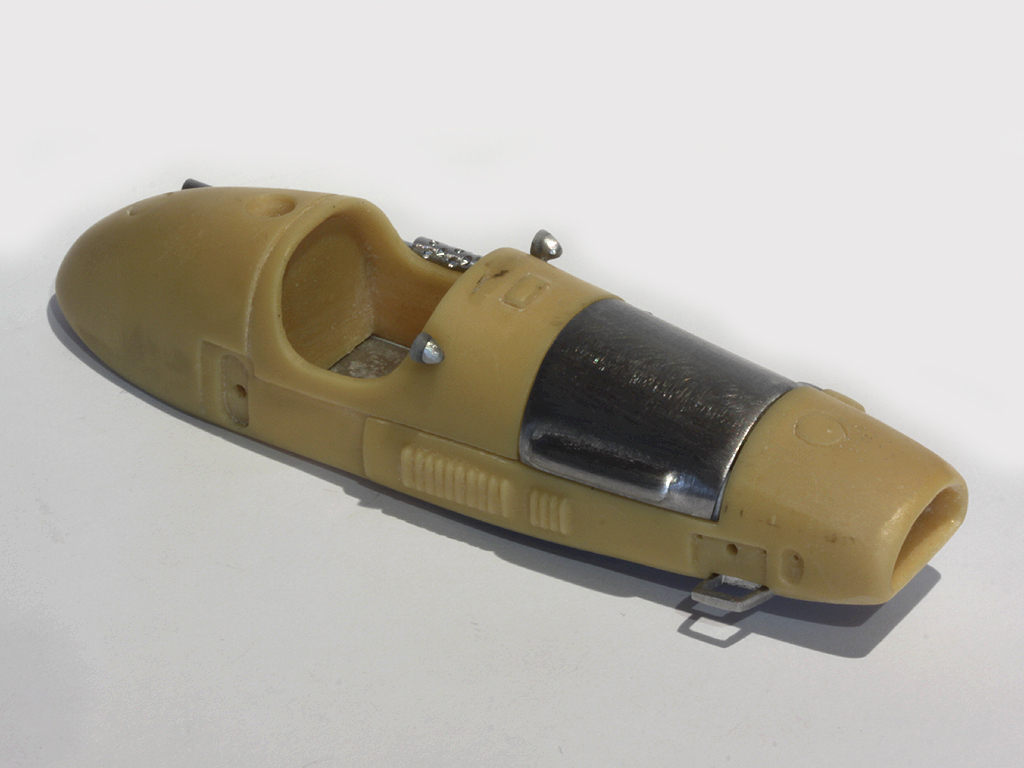

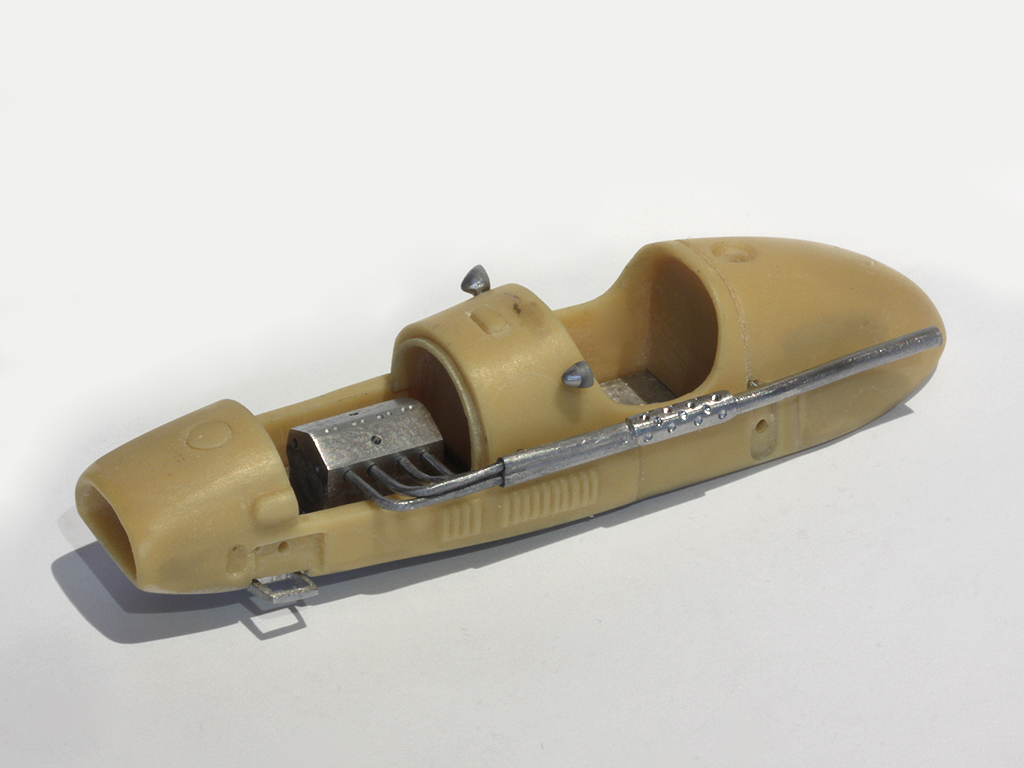

Alles begint met de opkuis van de resin body en de witmetalen spiegels ...

http://www.depaddock.eu/forum/attach...1&d=1367602835

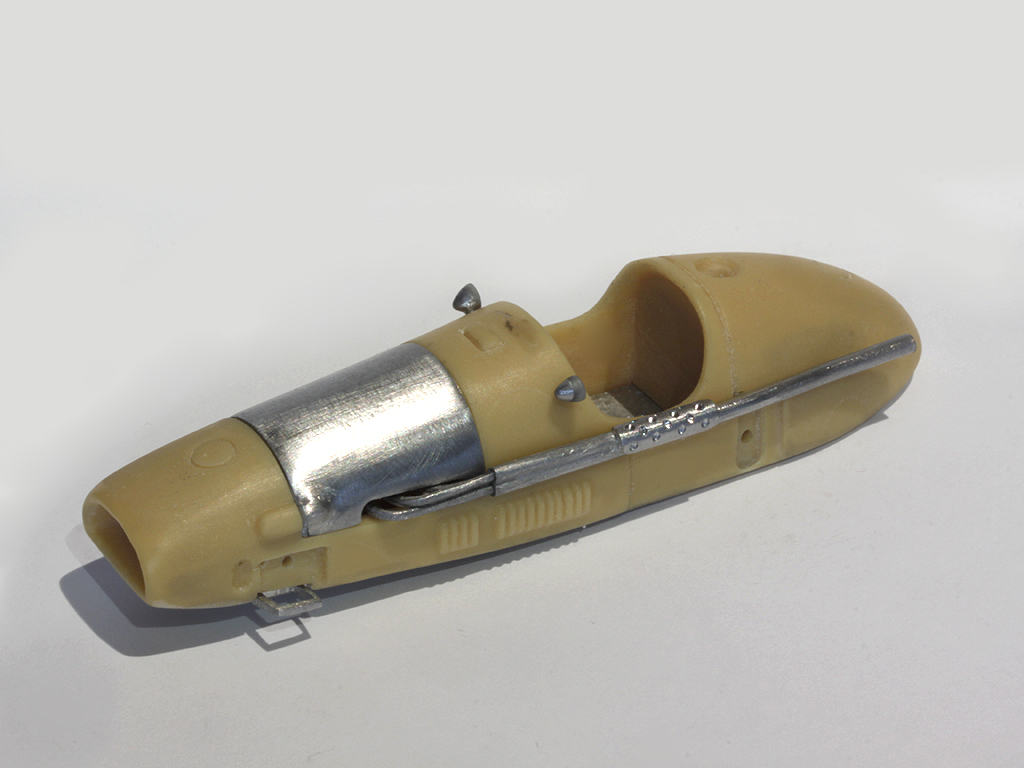

Het doen passen van de motorkap was niet zo simpel, net als het doen passen van de uitlaat.

http://www.depaddock.eu/forum/attach...1&d=1367602835

Ik heb alle panel lines opnieuw uitgekrast en ik voegde er de panel lines van de voorste en achterste oliedoppen aan toe. Nu kan de Ferrari in de primer.

http://www.depaddock.eu/forum/attach...1&d=1367602835

Sennake 03-05-2013 19:47

3 Attachment(s)
De vorm van de neusopening komt niet overeen met de referentiefoto's. De kit vertoont een ovale bovenkant en een vlakke onderkant, terwijl de echte Ferrari een volledig ovale neus had. Dat wordt dus bijgewerkt met secondelijm en bloem...

http://www.depaddock.eu/forum/attach...1&d=1367603152

http://www.depaddock.eu/forum/attach...1&d=1367603152

http://www.depaddock.eu/forum/attach...1&d=1367603152

Sennake 03-05-2013 19:48

3 Attachment(s)

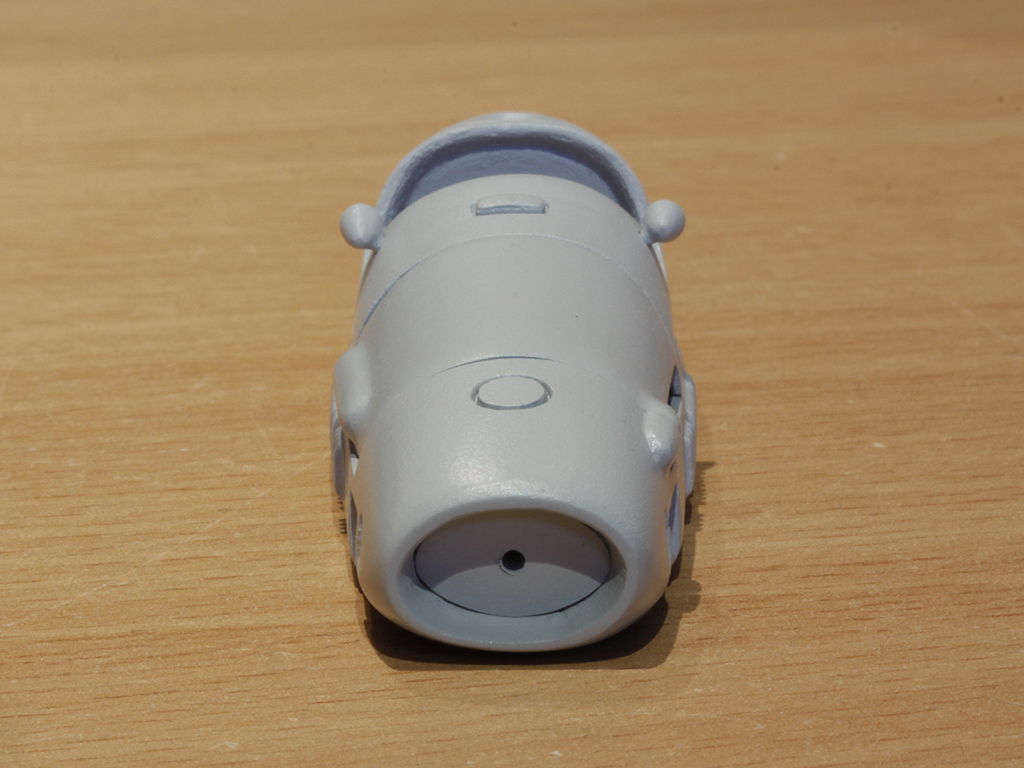

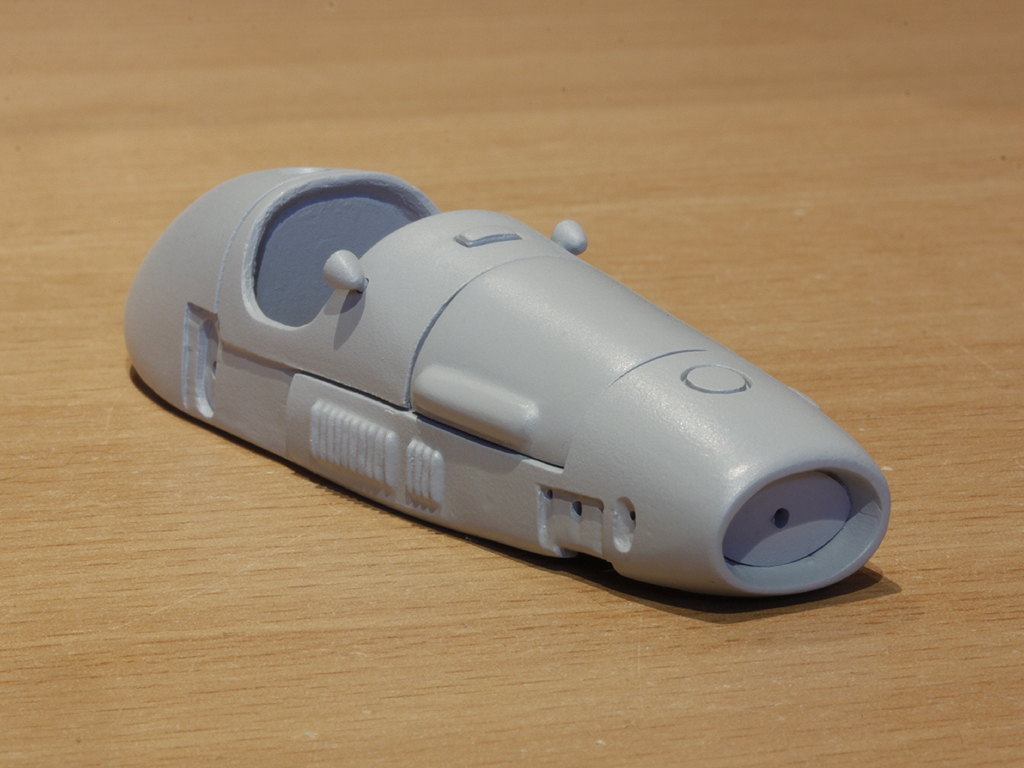

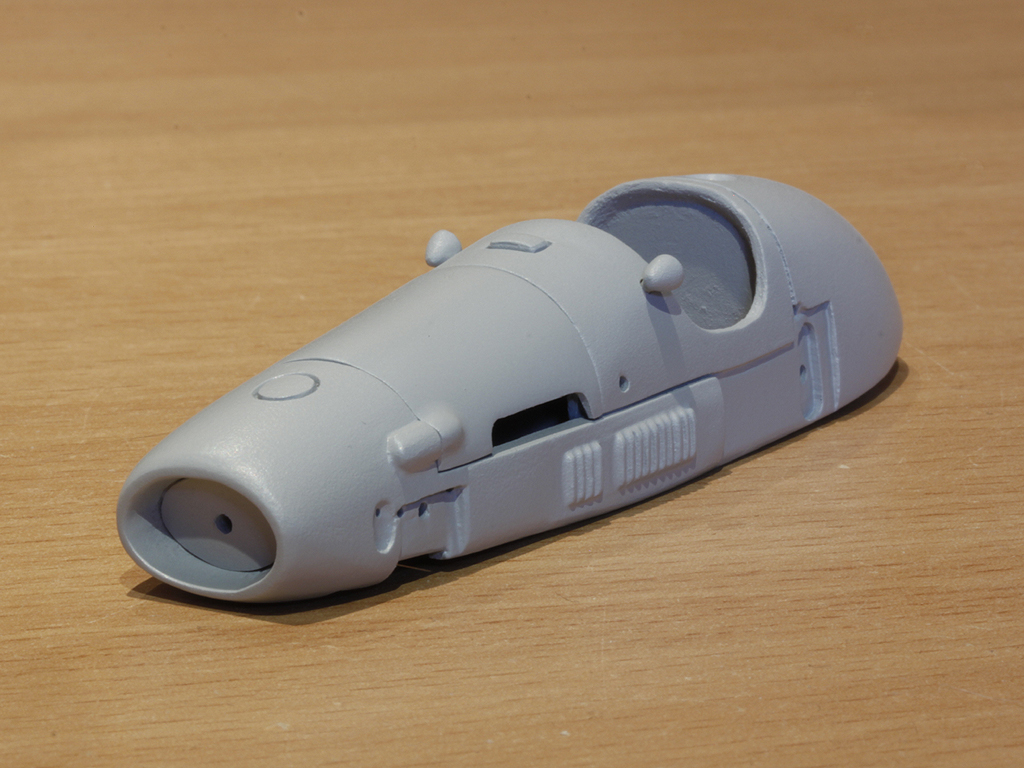

Vervolgens wordt de body opnieuw in de primer gezet om de vorm beter te kunnen checken.

http://www.depaddock.eu/forum/attach...1&d=1367603270

http://www.depaddock.eu/forum/attach...1&d=1367603270

http://www.depaddock.eu/forum/attach...1&d=1367603270

Sennake 03-05-2013 19:52

4 Attachment(s)

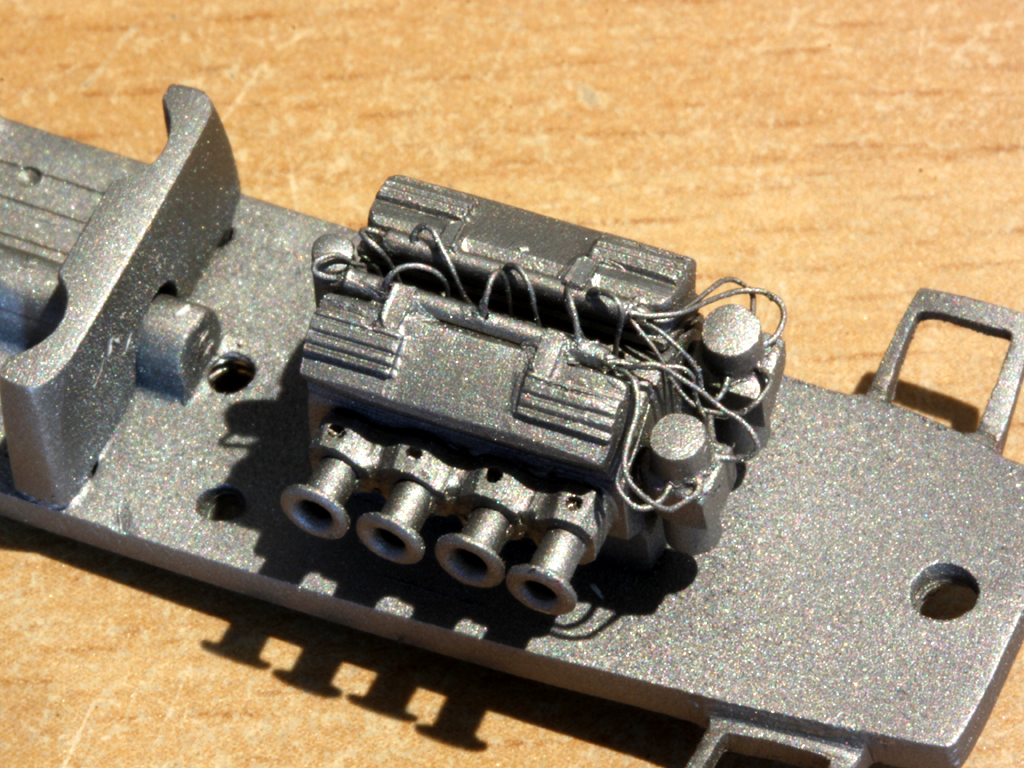

Daarna werd de motor in elkaar gezet. De bedrading werd eraan toegevoegd, en daarna werd alles in de aluminium basiskleur gezet.

http://www.depaddock.eu/forum/attach...1&d=1367603360

Om er zeker van te zijn dat de inlaatkelken tussen de motoropening passen werd deze laatste wat uitgekrast. Op die manier zien de zijkanten er ook wat dunner en realistischer uit.

http://www.depaddock.eu/forum/attach...1&d=1367603360

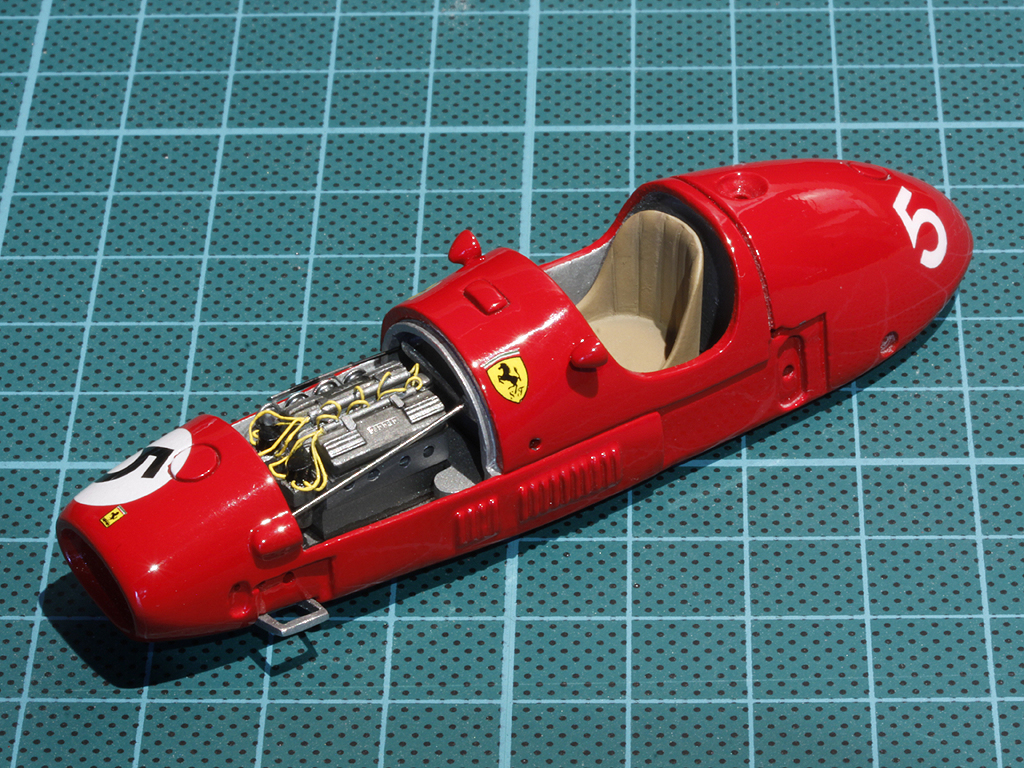

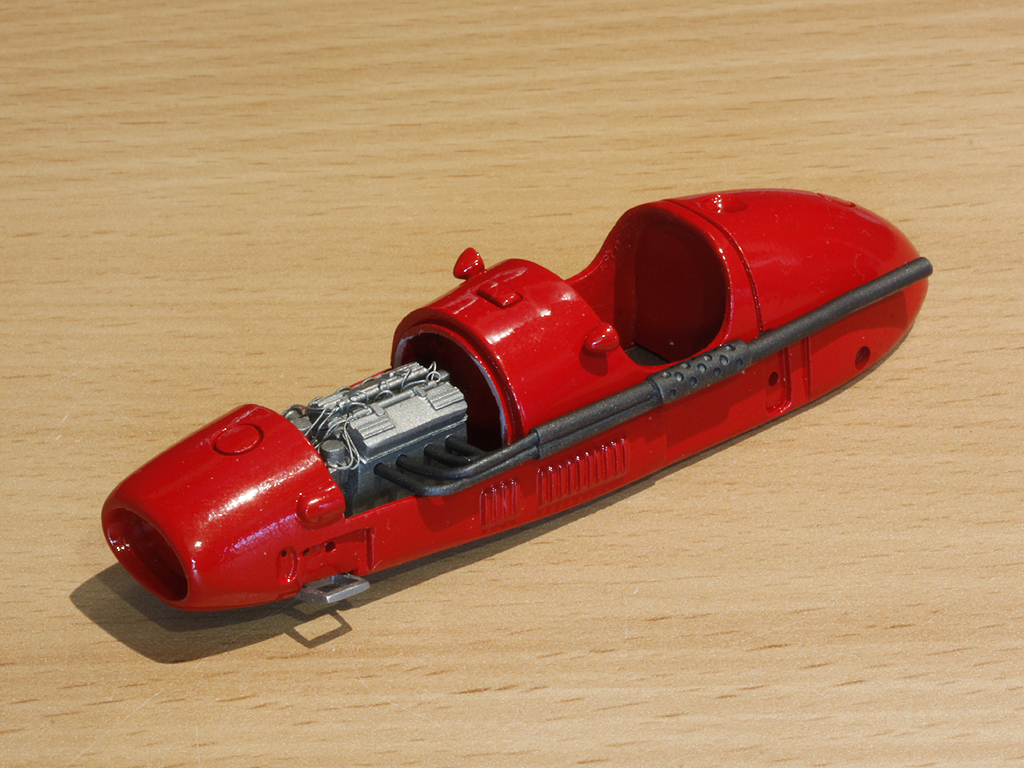

De body werd ondertussen gespoten met Tamiya TS-08 Italian red. Daarna kon ik de motor in de body passen.

http://www.depaddock.eu/forum/attach...1&d=1367603360

Een laatste aanpassing zat in de binnenzijde van de motorkap die ook wat uitgekrast moest worden ter hoogte van de inlaatkelken.

http://www.depaddock.eu/forum/attach...1&d=1367603360

Sennake 03-05-2013 19:55

4 Attachment(s)

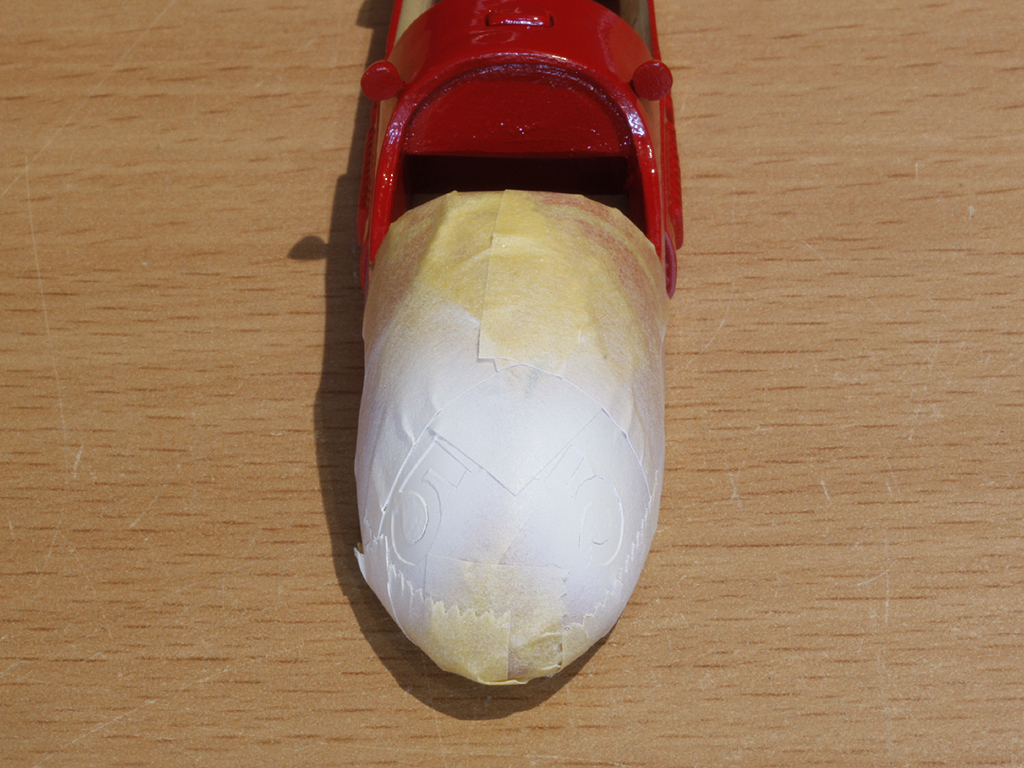

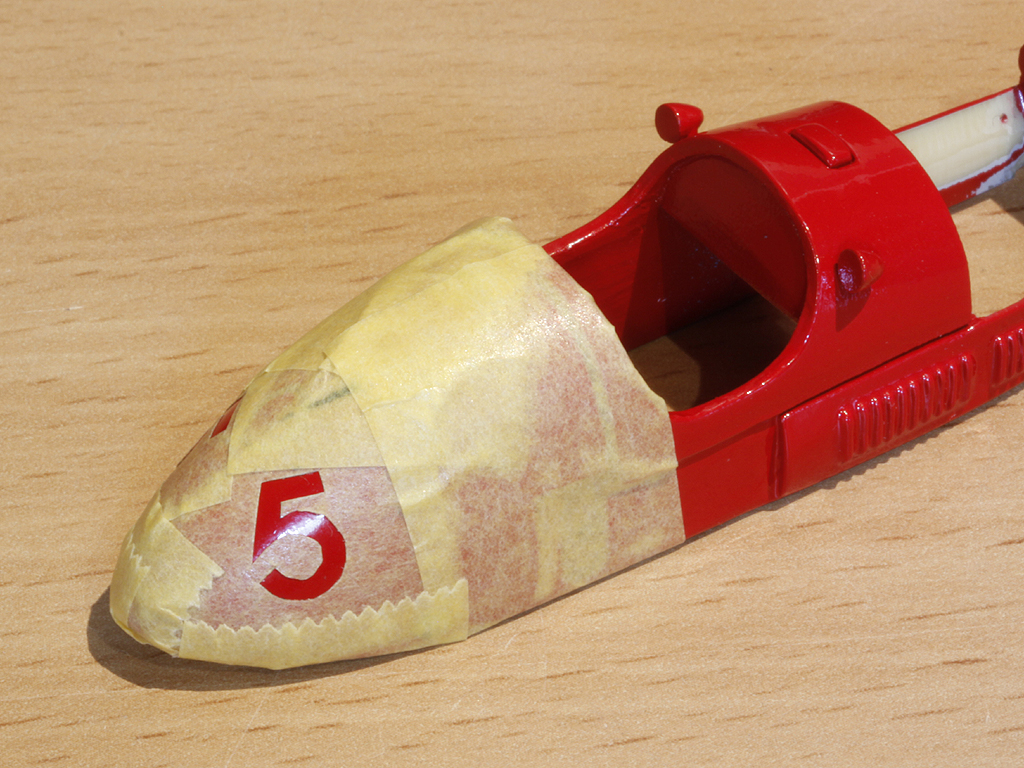

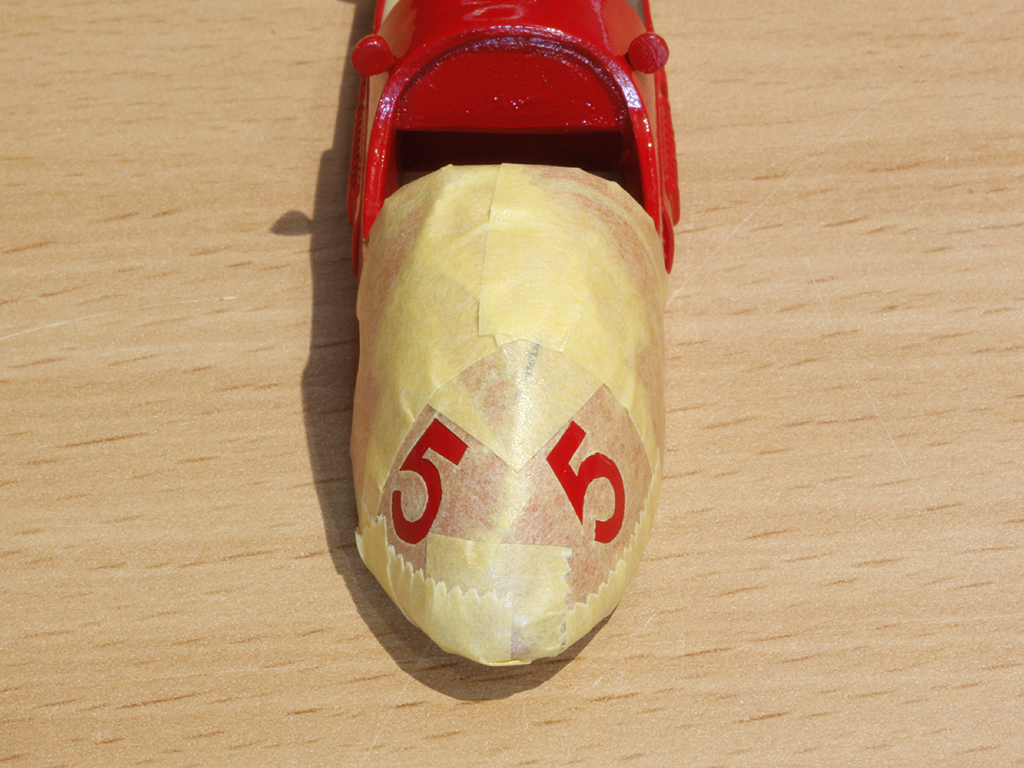

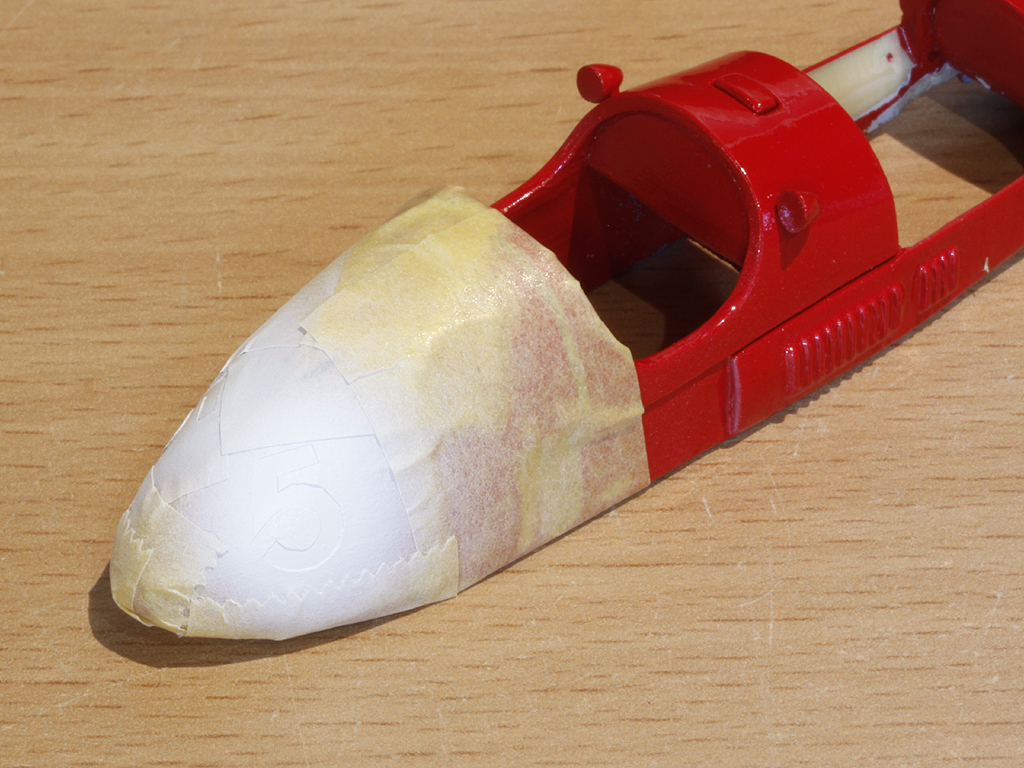

Een andere fout in de kit betreft de racenummers. In de kit zitten 3 witte cirkels met zwarte nr '5' op. De referentiefoto's tonen echter 1 witte cirkel vooraan en 2 witte nrs '5' achteraan. Dat wordt dus gecorrigeerd. Ik heb wat masking tape over de decals gekleefd en de contouren van de '5' uitgesneden. Daarna werden ze op de achtersteven van de Ferrari gekleefd.

http://www.depaddock.eu/forum/attach...1&d=1367603571

Ik heb er meteen 2 gemaakt zodat ik alles in één keer kan spuiten.

http://www.depaddock.eu/forum/attach...1&d=1367603571

Daarna wordt alles gespoten met Zero Paints wit (mat).

http://www.depaddock.eu/forum/attach...1&d=1367603571

Nu maar hopen dat alles er strak uitziet als de masking tape weggenomen wordt.

http://www.depaddock.eu/forum/attach...1&d=1367603571

Sennake 03-05-2013 19:58

4 Attachment(s)
Dat valt best mee. Een beetje retoucheren met het penseel is hier en daar nodig, maar gezien de schaal is dit resultaat best aannemelijk.

http://www.depaddock.eu/forum/attach...1&d=1367603770

En natuurlijk moet alles nog in de vernis gezet worden ook.

http://www.depaddock.eu/forum/attach...1&d=1367603770

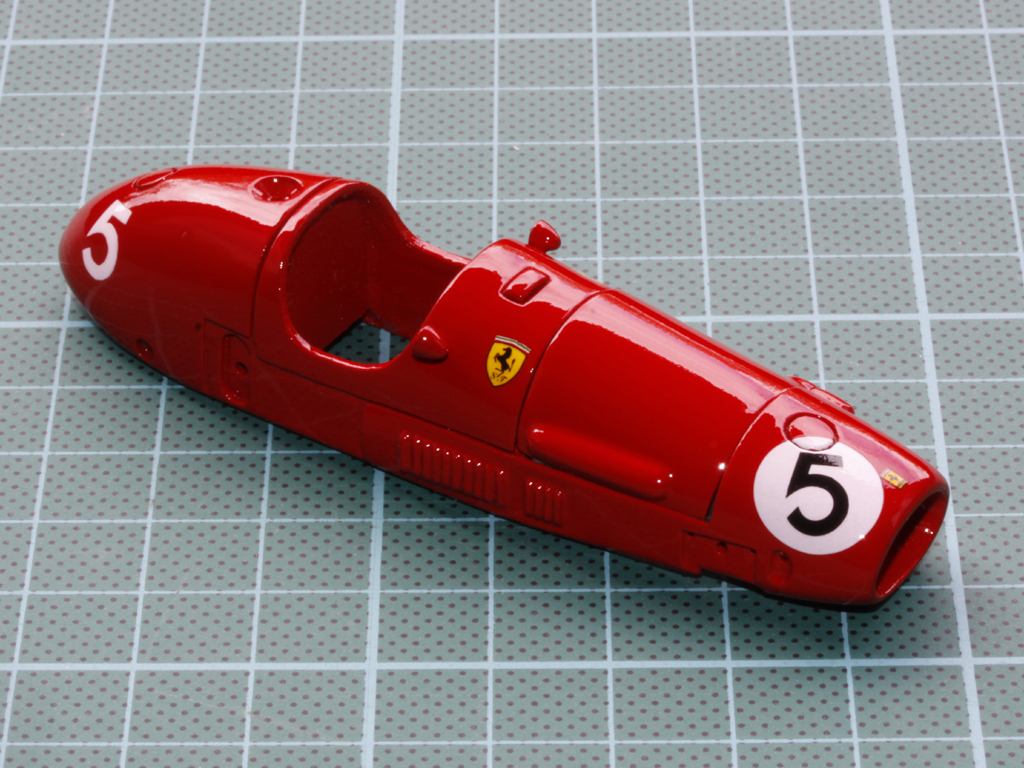

Dus moeten eerst ook de andere decals aangebracht worden.

http://www.depaddock.eu/forum/attach...1&d=1367603770

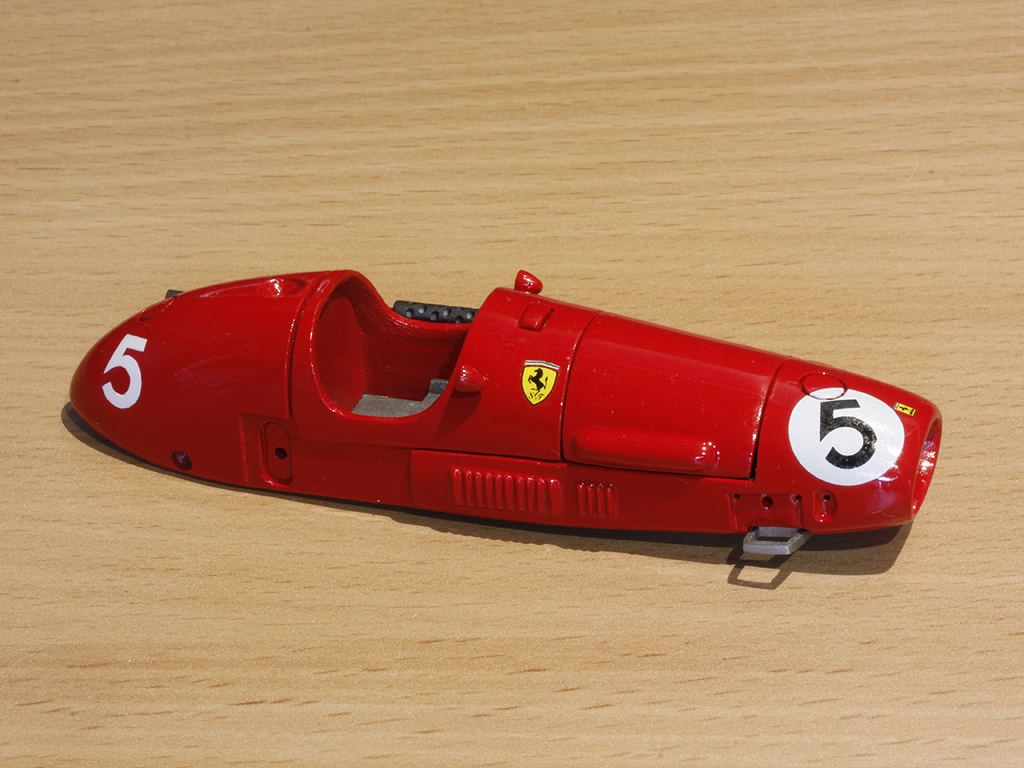

Een werkje dat binnen de 20 minuten helemaal klaar is. De 'livery' is dan ook het vermelden niet waard ;)

http://www.depaddock.eu/forum/attach...1&d=1367603770

Sennake 03-05-2013 20:00

2 Attachment(s)

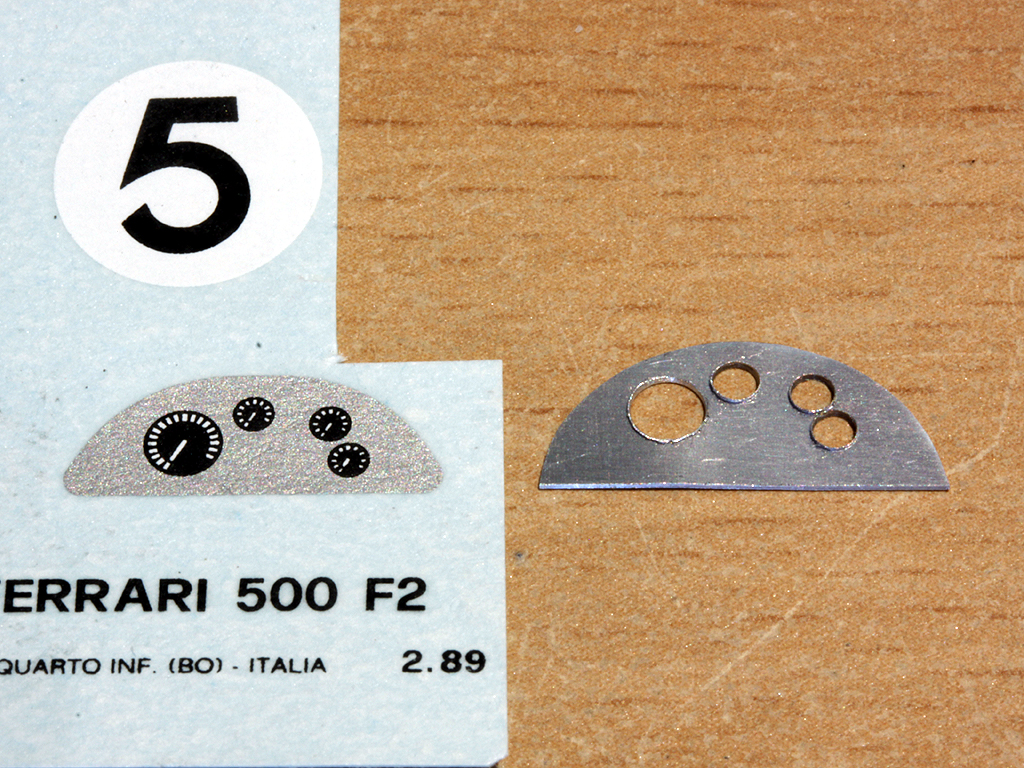

Nu is er nog 1 decal over, en dat is die van het dashbord. Maar dat ziet er niet erg realistisch uit, dus gaan we dat ook een beetje 'aankleden'. Hiervoor wordt een stuk aluminium op maat gesneden en de nodige gaten worden erin geboord met de decal als mal.

http://www.depaddock.eu/forum/attach...1&d=1367604019

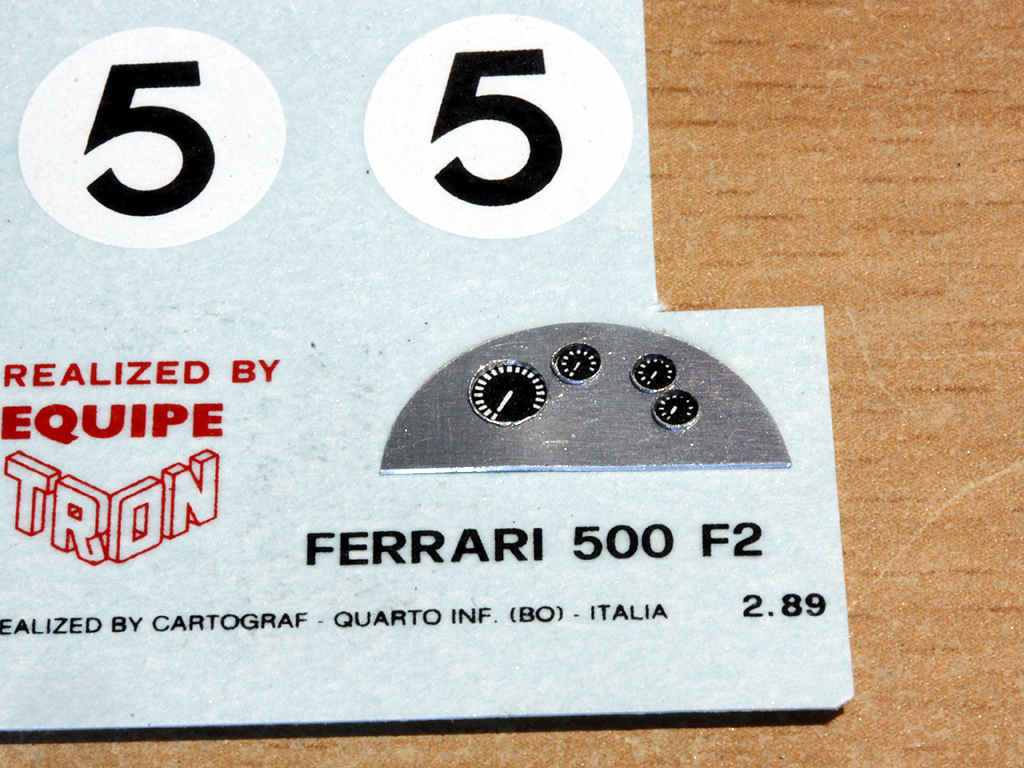

Het resultaat zou er zo ongeveer moeten gaan uitzien. Natuurlijk komen er nog wel glaasjes over de meters en komen er nog boutjes op de aluminium afdekplaat.

http://www.depaddock.eu/forum/attach...1&d=1367604019

Wet Sellery 04-05-2013 00:58

Mooie vorderingen Guy.

De kit is een versie van 1952 dacht ik ? Vandaar de andere vorm van de neus.

Sennake 04-05-2013 12:29

Quote:

Originally Posted by Wet Sellery (Post 278692)
Mooie vorderingen Guy.

De kit is een versie van 1952 dacht ik ? Vandaar de andere vorm van de neus.

Neen, dat is het vreemde aan deze kit: het is de versie uit 1953 die de GP van Silverstone won. In de kit zit enkel een nr 5, en de enige GP die gereden werd met nr 5 is deze Britse GP. De neus is dus gewoon fout. Let wel, de vorm van de neus zoals in de kit bestond ook in 1953, en naar verluidt werden beide vormen gebruikt om gemakkelijker te herkennen wie er de pitlane binnenkwam. Zoiets als de fluo gekleurde camera's tegenwoordig dus.

ewestra 04-05-2013 16:08

Mooie bouw weer Guy. Mooi opgelost met de startnummers en ik denk ook nog periodecorrect, want voor zover ik weet werden de startnummers destijds ook met chablonen aangebracht of gewoon geschilderd. Wat een tempo man...

Eric

Sennake 19-05-2013 09:44

4 Attachment(s)
Oei, ik heb ondertussen heel wat vorderingen gemaakt en verzuimd om de fotos te posten. Rap eens goedmaken zie.

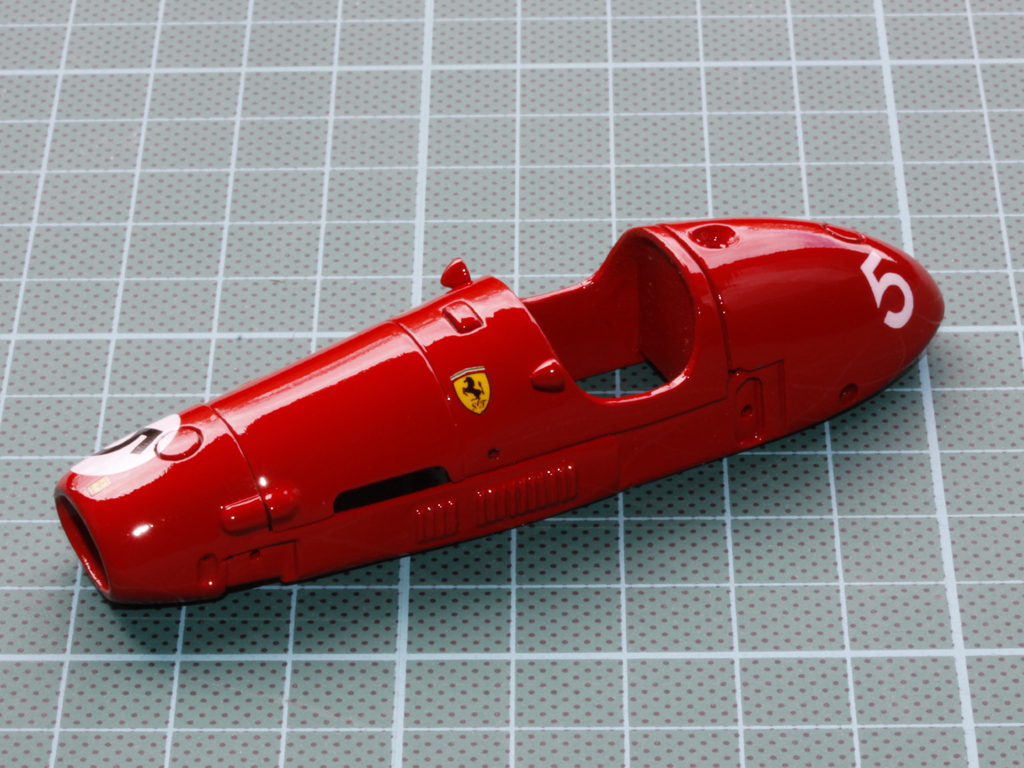

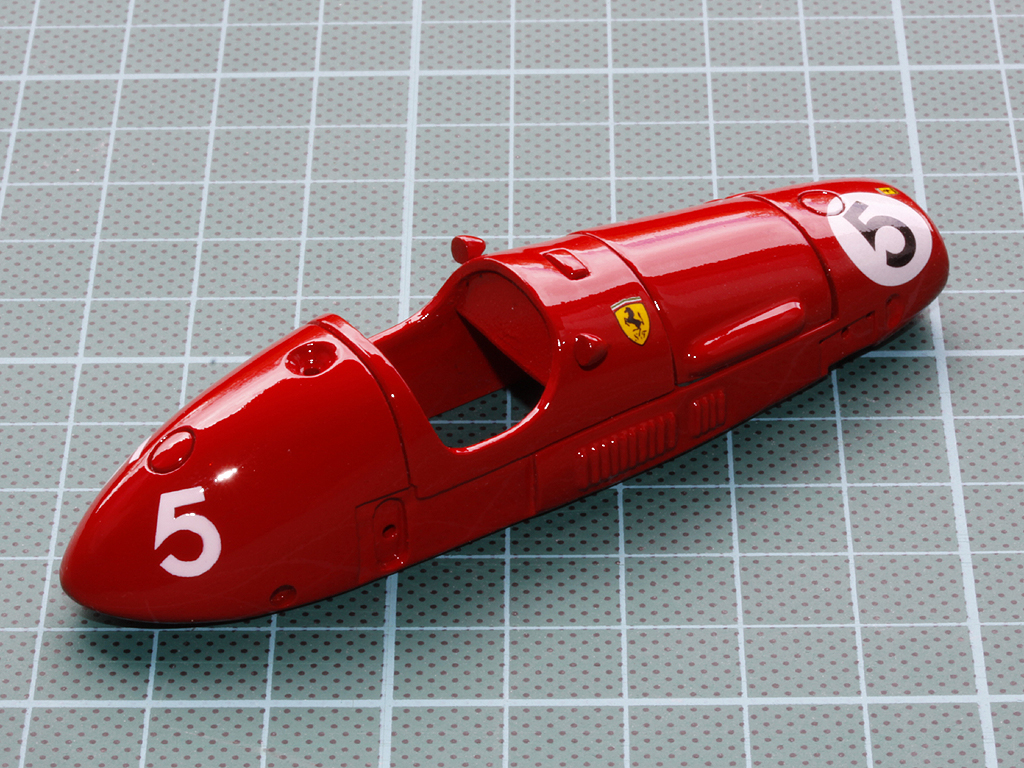

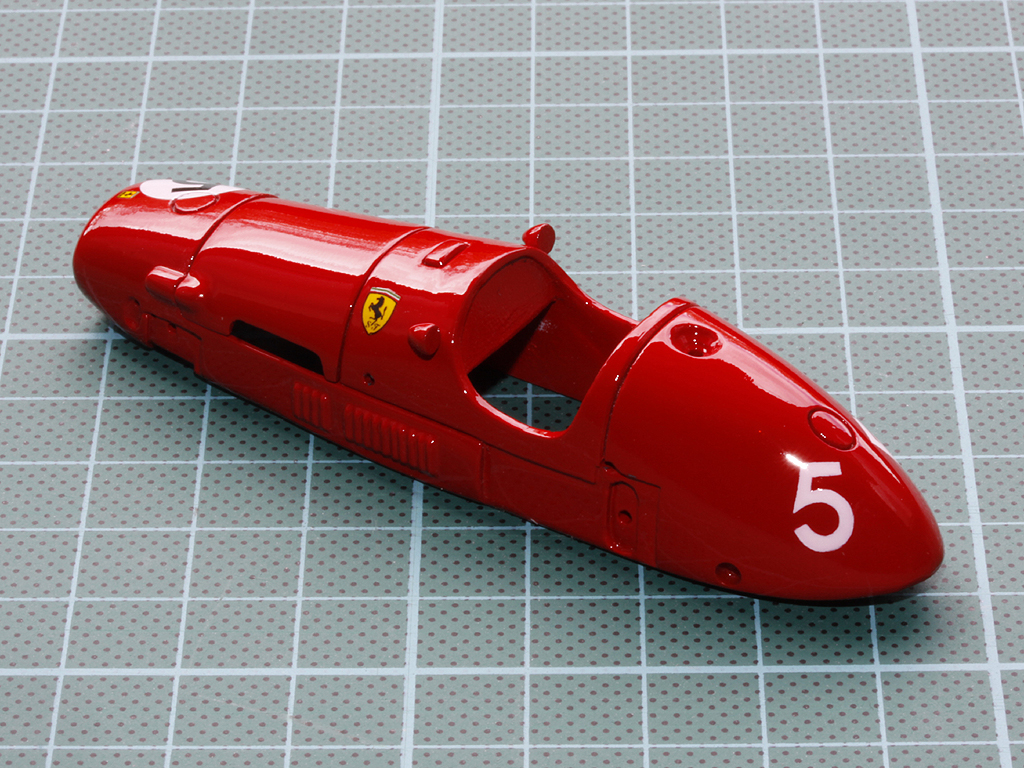

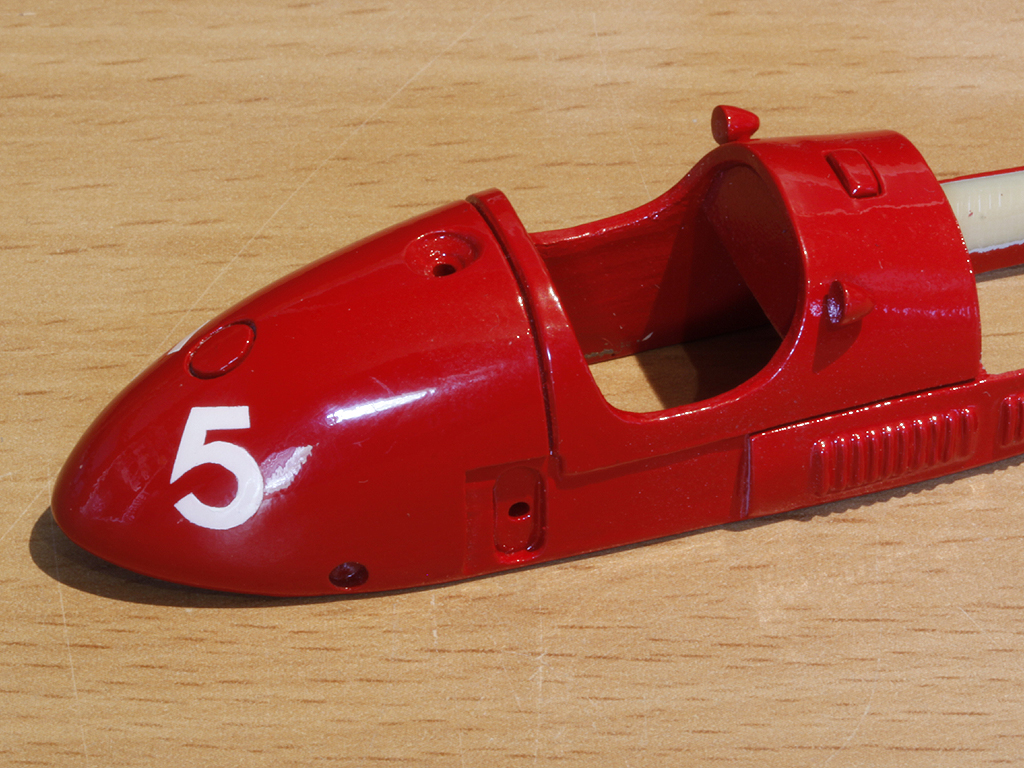

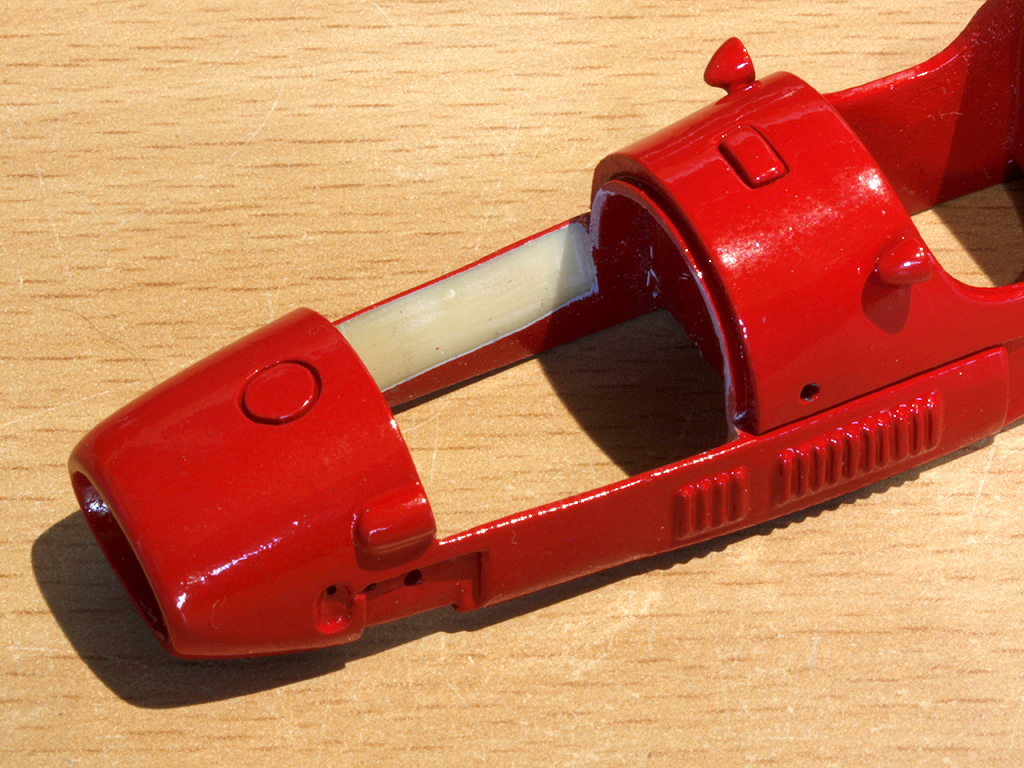

Here we go: de body werd voorzien van 2 vernislagen.

http://www.depaddock.eu/forum/attach...1&d=1368949372

http://www.depaddock.eu/forum/attach...1&d=1368949372

http://www.depaddock.eu/forum/attach...1&d=1368949372

http://www.depaddock.eu/forum/attach...1&d=1368949372

Sennake 19-05-2013 09:46

3 Attachment(s)

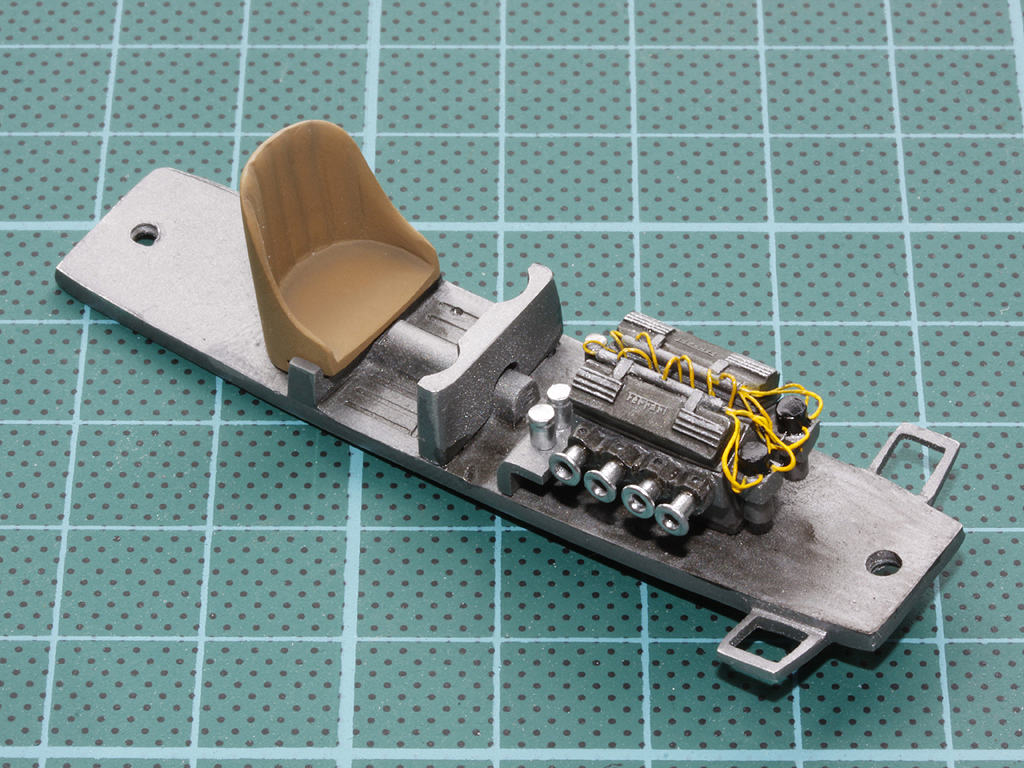

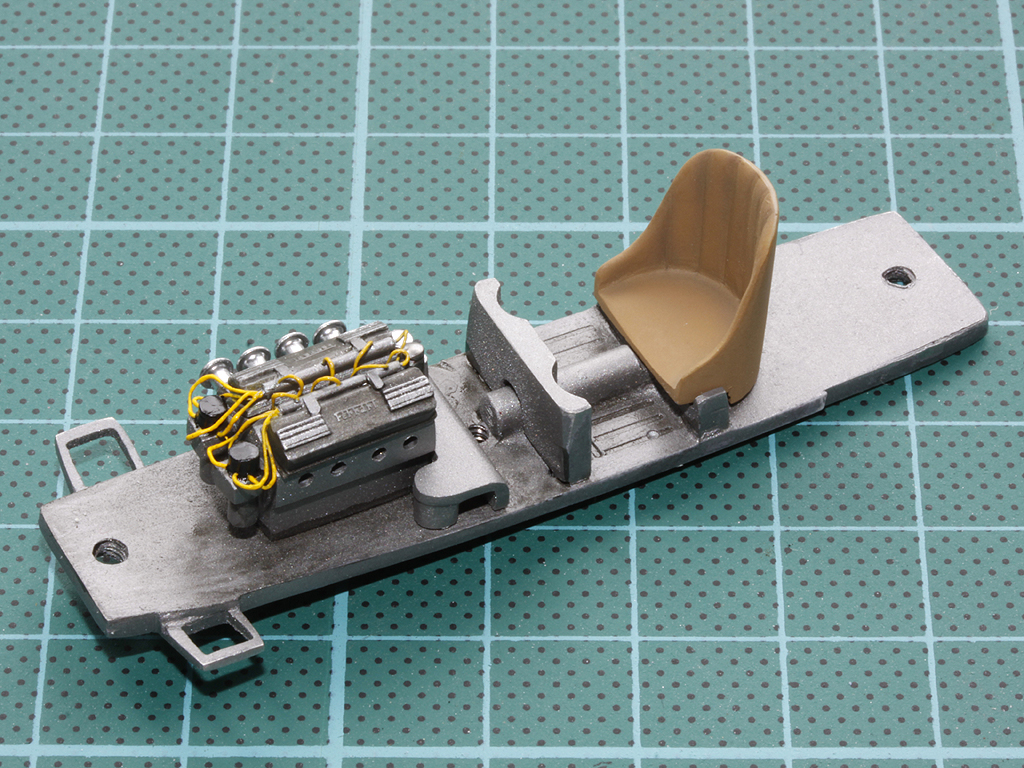

Tijdens het drogen kunnen we wat verder werken aan het chassis + motor:

http://www.depaddock.eu/forum/attach...1&d=1368949530

http://www.depaddock.eu/forum/attach...1&d=1368949530

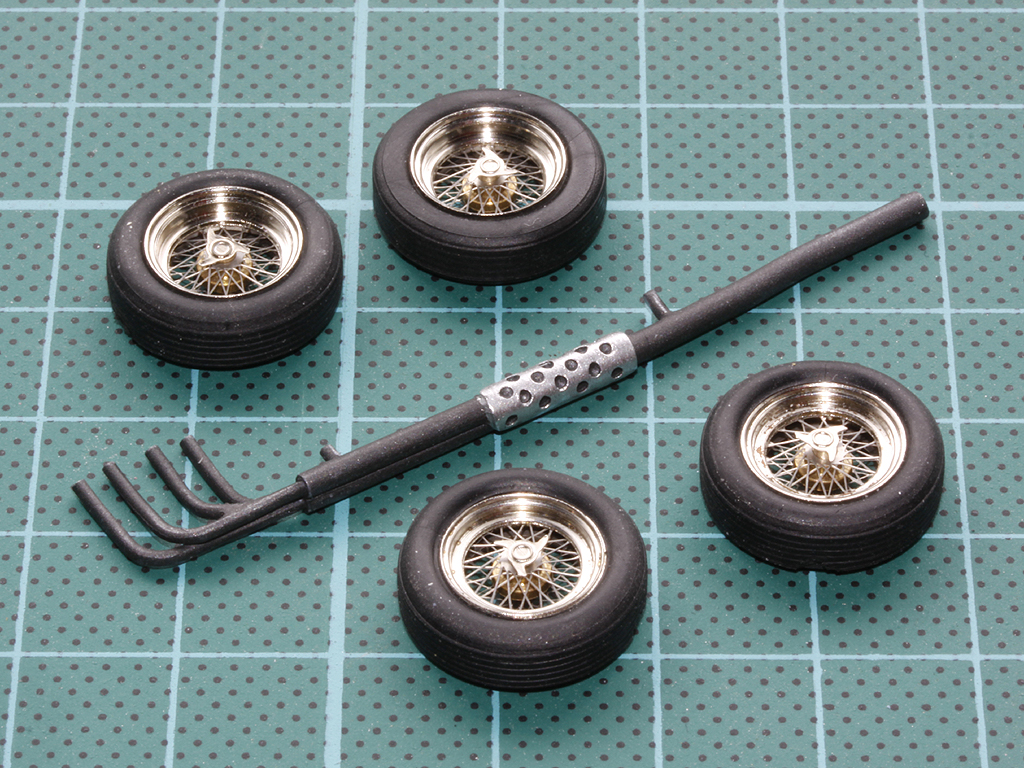

En de uitlaat + wielen (elk wiel bestaat uit 7 afzonderlijke onderdelen):

http://www.depaddock.eu/forum/attach...1&d=1368949530

Sennake 19-05-2013 09:48

5 Attachment(s)

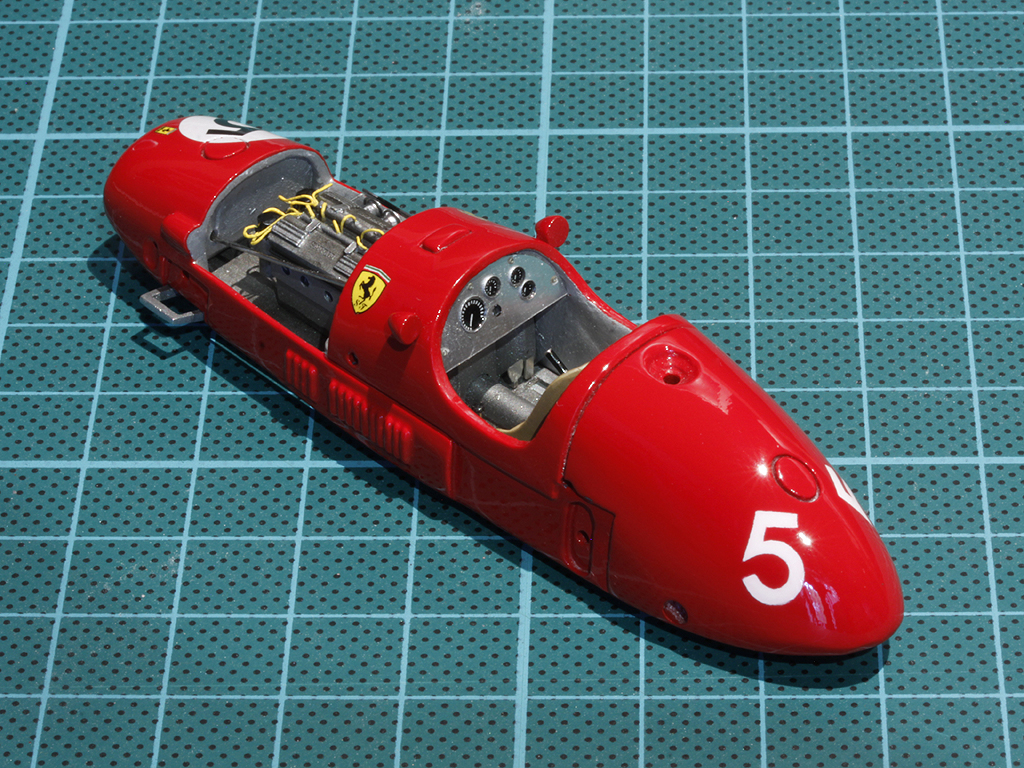

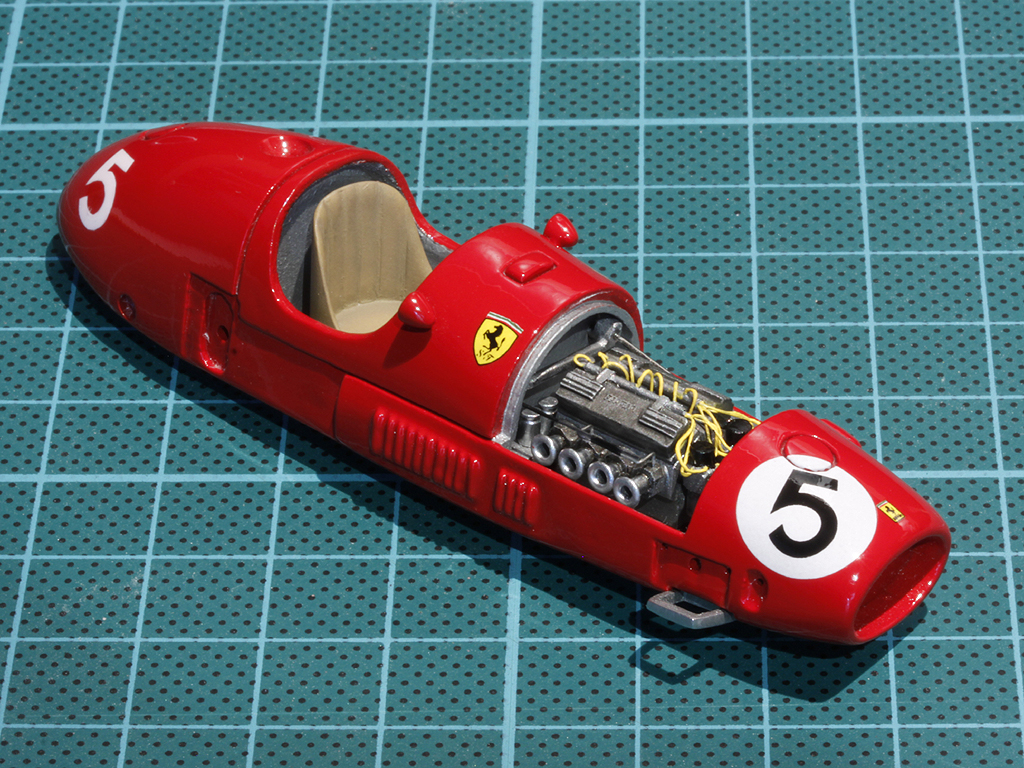

Nadat de body gedroogd is kunnen we hem aan de binnenkant aluminium schilderen, waarna het chassis en body aaneen bevestigd worden:

http://www.depaddock.eu/forum/attach...1&d=1368949667

http://www.depaddock.eu/forum/attach...1&d=1368949667

http://www.depaddock.eu/forum/attach...1&d=1368949667

http://www.depaddock.eu/forum/attach...1&d=1368949667

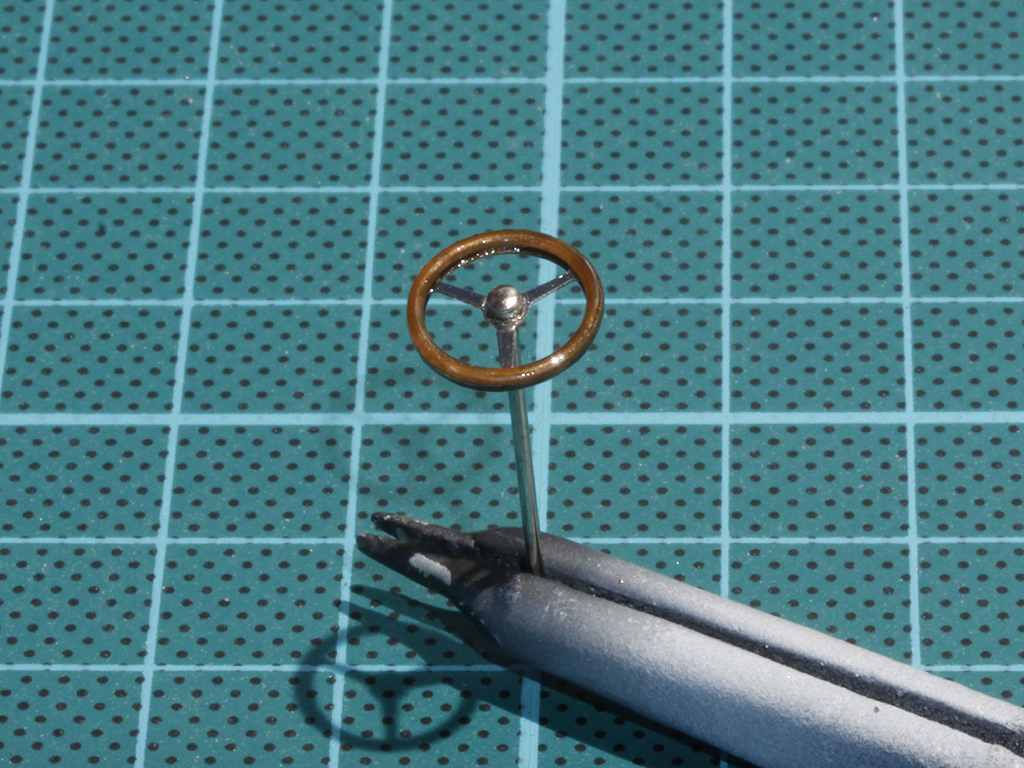

Het stuur wordt ook al geassembleerd en geschilderd:

http://www.depaddock.eu/forum/attach...1&d=1368949667

Sennake 19-05-2013 09:51

5 Attachment(s)

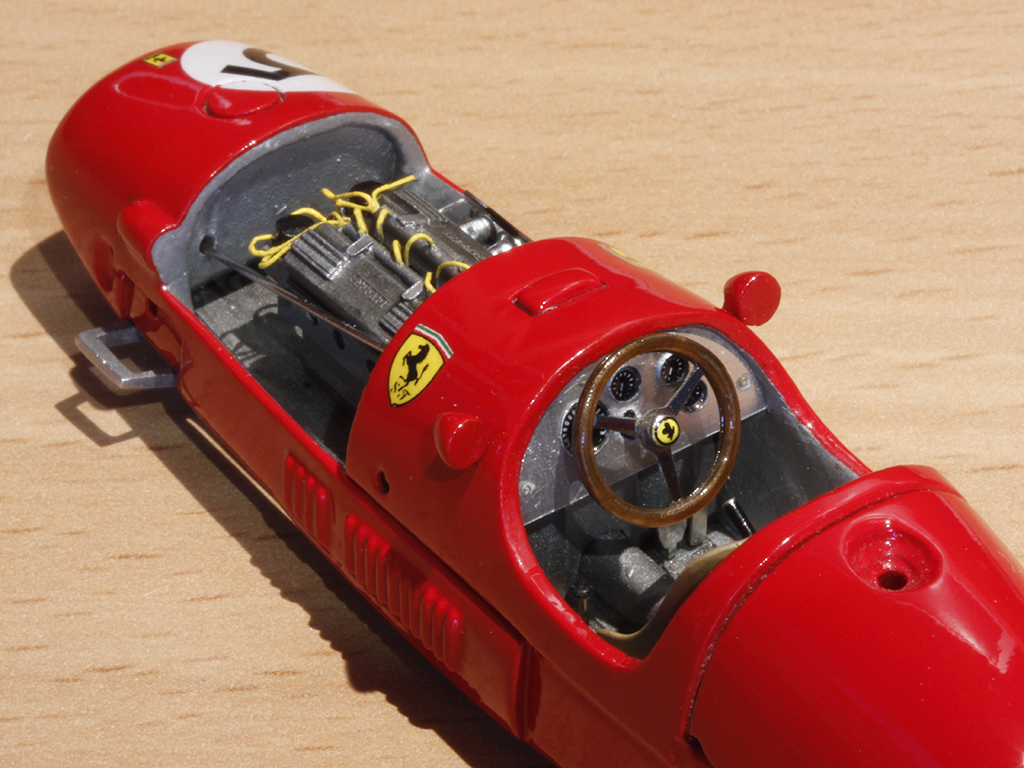

Detail van de cockpit na assemblage:

http://www.depaddock.eu/forum/attach...1&d=1368949822

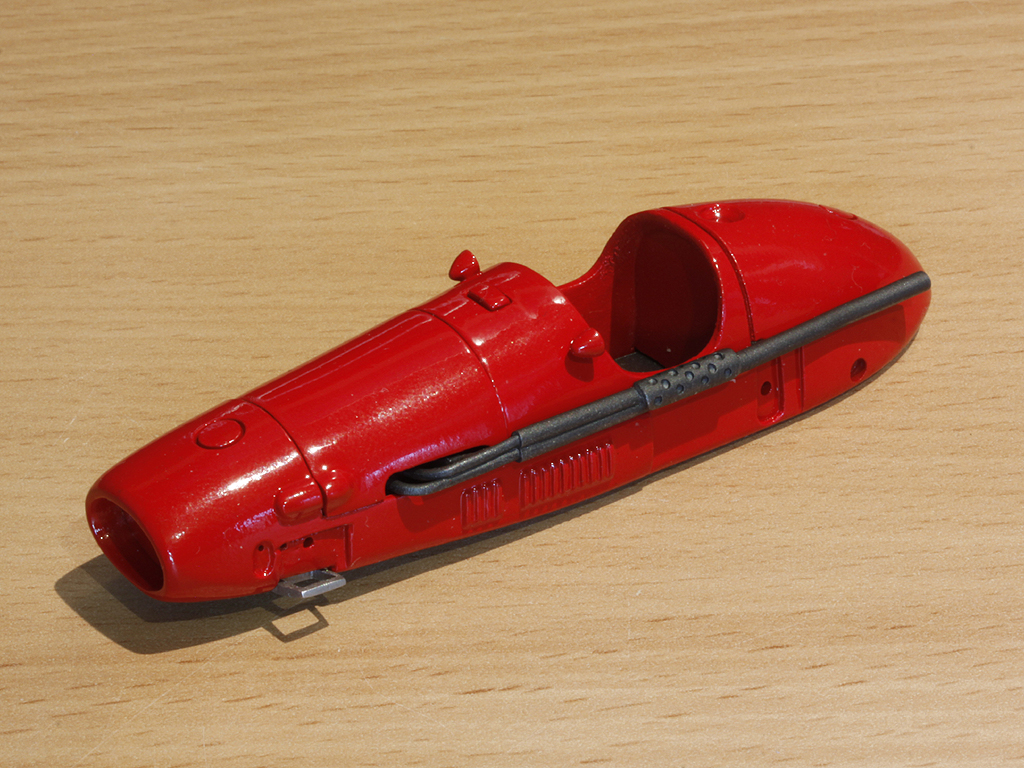

Monteren van de uitlaat:

http://www.depaddock.eu/forum/attach...1&d=1368949822

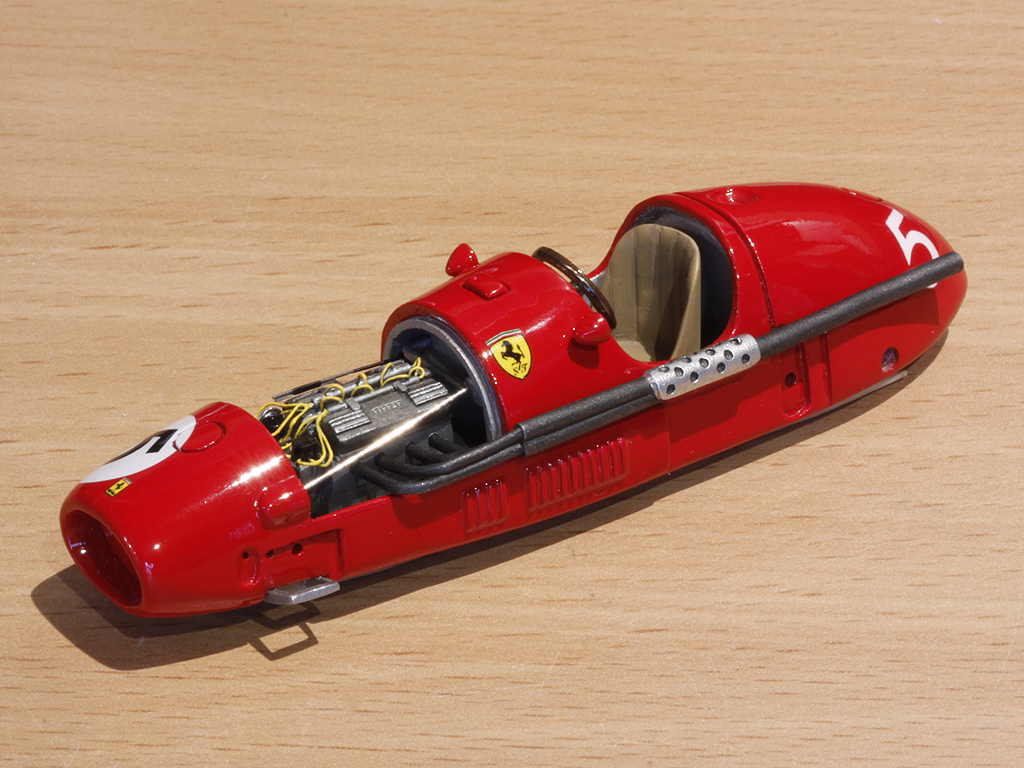

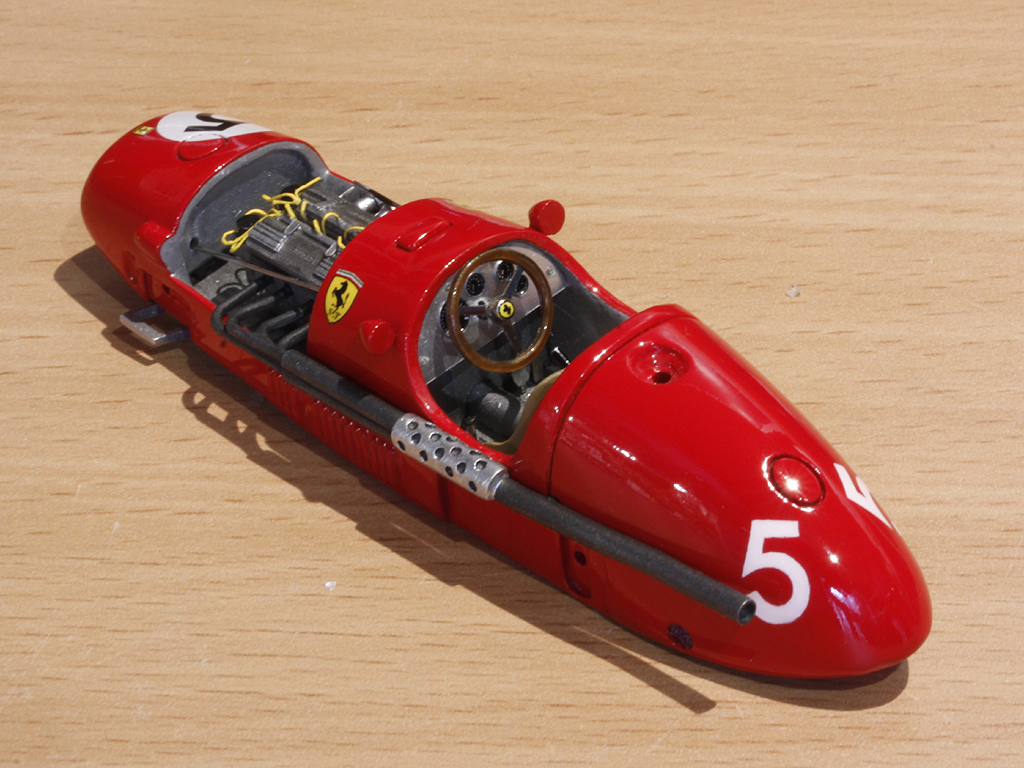

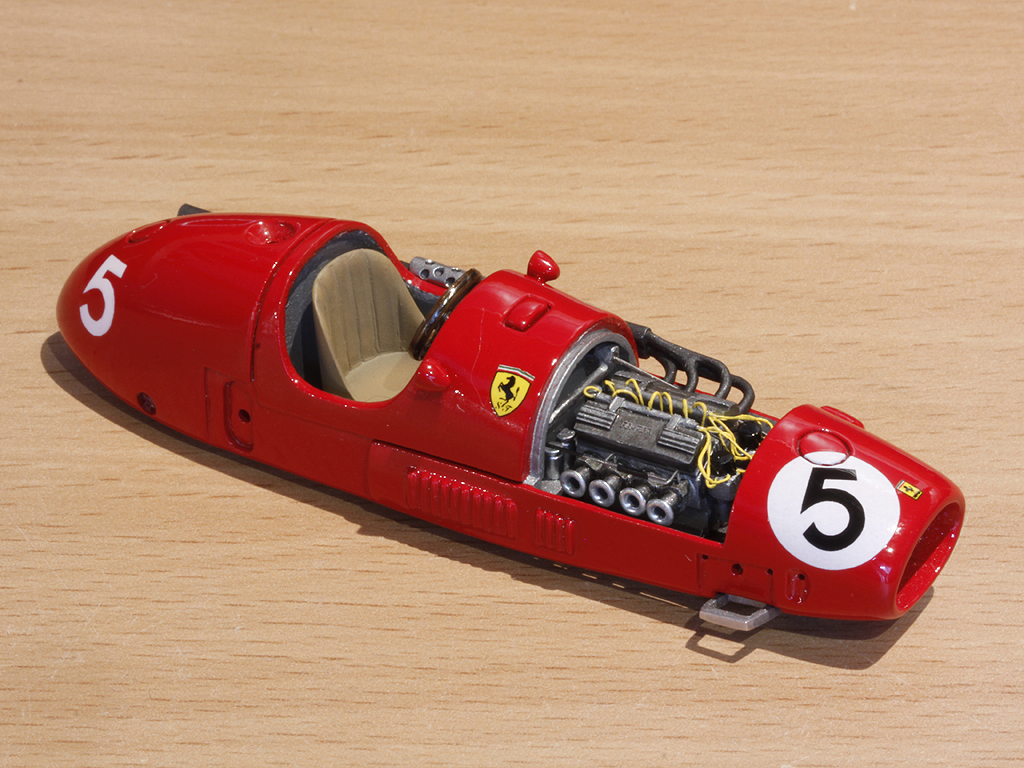

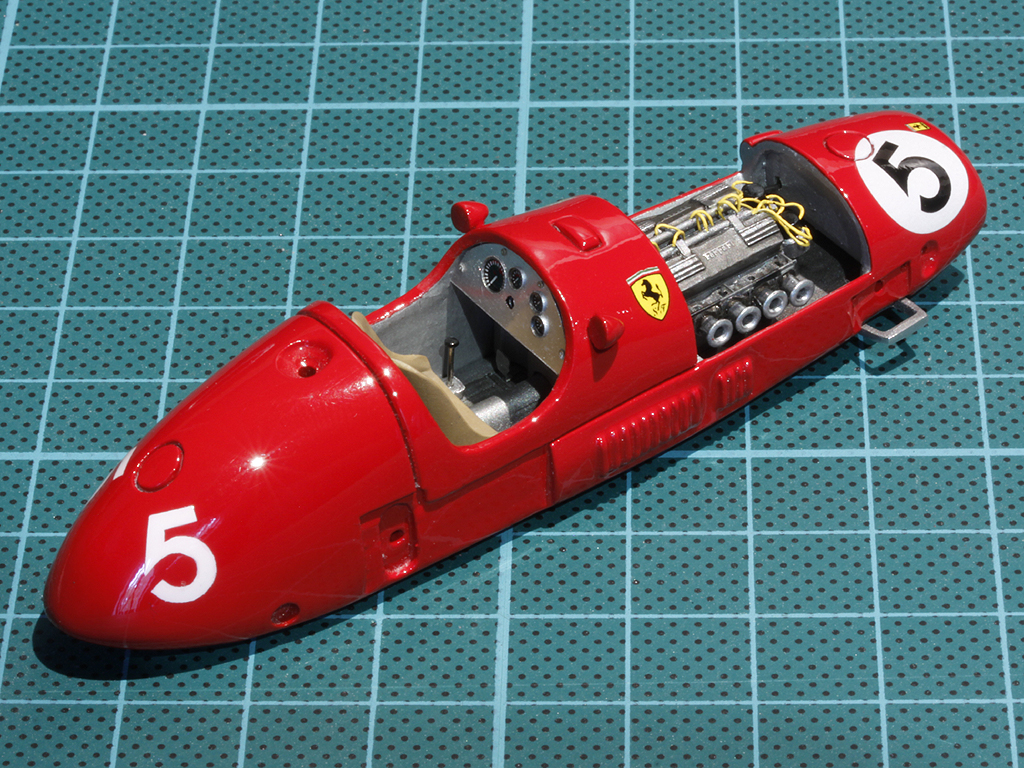

Foto's van het model tot nu toe:

http://www.depaddock.eu/forum/attach...1&d=1368949822

http://www.depaddock.eu/forum/attach...1&d=1368949822

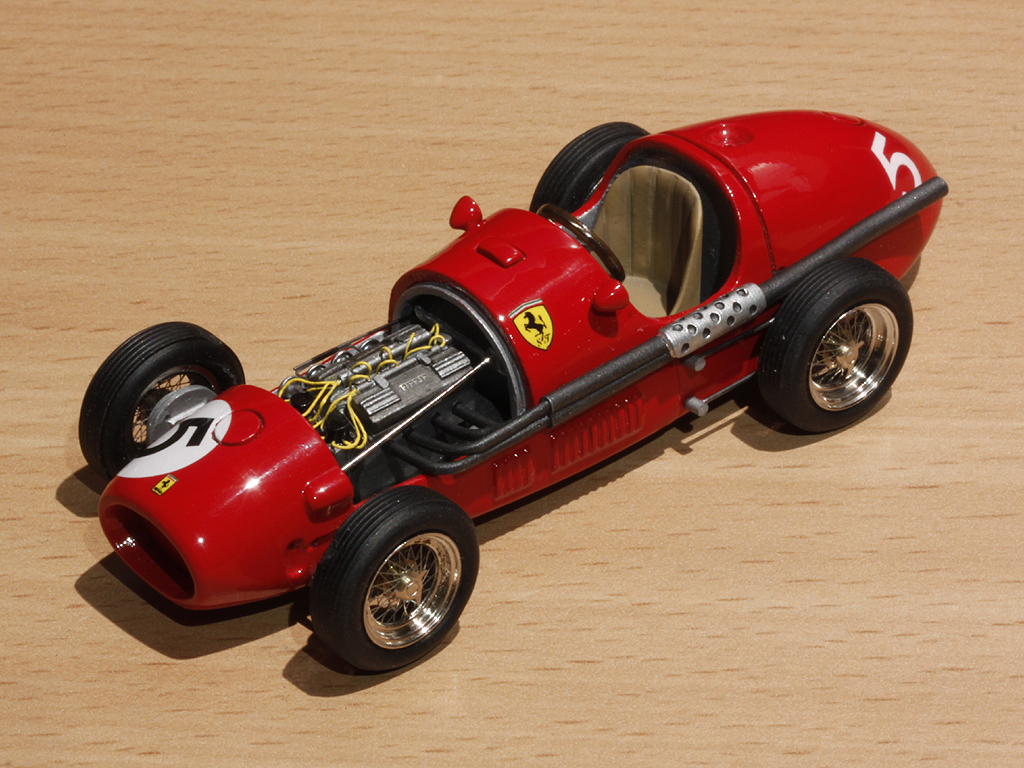

Uiteindelijk kunnen de wielen voor het eerst gedryfit worden:

http://www.depaddock.eu/forum/attach...1&d=1368949822
